現有技術的重力儲能關閉式風力平衡風門的閉鎖裝置， 一般都是采用電信號閉鎖的，因此在沒有電源的條件下 便不能實現兩道風門的相互閉徵而ZL200620023433. X號專利技術的"汽動閉鎖無壓 風門"和北京華榮科安測控技術有限公司淄博分公司此前公開的"液壓閉鎖無壓風 門"，(見后附復印件)則存在以下幾項技術問題而無法實現有效的機械閉徵第一是， 結構過于復雜；第二是，風門不能自動關閉，必須人工關閉；第三，閉鎖的前提是， 風門必須首先由人工關閉到位，否則，即便是夜壓鎖的鎖芯向下伸出了，但由于鎖芯 與風門的錯位，風門也不會被鎖住；第四，在風門的關閉位置，由于沒有在兩扇風門 之間施加任何關閉外力，風門僅處于風力平衡的浮動關閉狀態，因此， 一旦稍有外力 作用，如刮卡阻力等，風門就有可能由于失去平衡而關閉不嚴或不能關閉；第五，當 鎖芯完全伸出之后，再若繼續推動風門，其汽缸或液壓缸后腔的介質就成了風門開啟 的阻力，使風門的開啟力大為增加

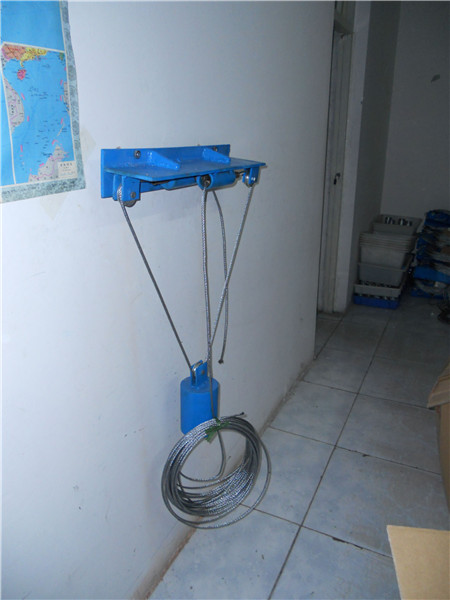

鋼絲繩閉鎖的重力儲能關閉式風力平衡風門解決的問題是，設計一種比現有技術更為簡單可靠、采用機 械閉鎖、并且能夠自動關閉的風力平衡風門。其解決方案是，將ZL200620114741.3號 專利技術中用于自動關閉一道風門的重錘通過鋼絲繩與滑輪的組合連接將重錘的重力 同時作用在兩道風門上，并通過鋼絲繩的長度和滑輪限位架的限位作用，只能允許兩 道風門中的一道風門會巨夠完全開啟，從而實現兩道風門的機械閉鎖和自動關閉。

鋼絲繩閉鎖的重力儲能關閉式風力平衡風門效果

1、 RE對兩扇風門的作用力通過曲柄連桿相互平衡抵消，大大減小了開啟風門的 推力。

2、 采用重力儲能關閉風門，使風門的關閉過禾，于平穩，完全沒有風力沖擊，因 而不宜損壞風門構件。

3、 風門及機械閉鎖的安裝方向不受風流方向影響，當風流換向時，無需改變風門 及機械閉鎖的任何結構。4、 由鋼絲繩和滑輪限位架構成的機械閉鎖與重力儲能自動關閉風門裝置組合構成 的整套裝置，不但限制了兩道風門中只能有一道風門可以完全開啟，實現了相互閉鎖， 并且兩道風門不論在任何開啟位置，只要沒有人為夕卜力故意干涉，都能通過重錘的重 力作用實現自動關閉，確保風流不會短路。

5、 整套裝置不需電源，便于在井下沒有電源的邊遠位置應用。

6、 整套裝置簡單可靠，機械故障少。

7、 在每扇風門的周邊都配有密封壓條，保證不會漏風。
