自密式旋葉風門的組成結構
作者： 礦用風門來源： 互聯網

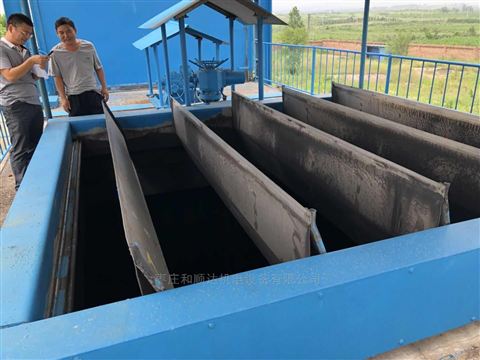

自密式旋葉風門包括門框、菱形葉片、主傳動軸承室、傳動軸承室、從動軸承室、齒輪、齒條、聯軸器和電動執行器，其特征在于：主傳動軸承室、傳動軸承室、從動軸承室分別安裝在門框兩端，菱形葉片安裝在主傳動軸承室、傳動軸承室和從動軸承室之間；主傳動軸承室、傳動軸承室的軸端安裝齒輪，齒輪與齒條嚙合，齒條可以沿著固定在門框上的軌道滑動；主傳動軸承室的伸出軸，穿過齒輪后，通過聯軸器與電動執行器相連。
自密式旋葉風門的效果：
1)整體結構簡單，設備重量輕；利用齒輪齒條機構，使菱形葉片的旋轉同步。
2)將葉片設計為菱形結構，有利于風流通過，減小了風流流經風門時的損耗，同時流線型結構不會改變風流流向，從而不會引起風流“紊流”。
3)將葉片設計為菱形結構，軸孔位置接近于菱形葉片的幾何中心，在葉片轉動過程中，風壓可以成為葉片轉動的一部分驅動力，從而節省驅動力，減小所需能耗。
4)在葉片上安裝橫向密封條和縱向密封條，通過葉片之間對橫向密封條的壓迫變形，以及葉片與門框之間對縱向密封條的擠壓變形，可以保證風門良好的密封效果；同時選用橡膠材質的密封條噪音小。
