自動風門控制器的防爆形式
爆炸危險性場所用電氣設備 ,必須按照國家標準規定進行設計和制造。不同類型的防爆電氣設備 ,規定各不相同 ,但必須符合《GB3836. 1 - 2000 爆炸性氣體環境用電氣設備通用要求》和各防爆類型專用要求 ,防爆性能才能得以保證。
(1)風門控制器主要用于煤礦井下 ,故選用Ⅰ 類煤礦用電氣設備。

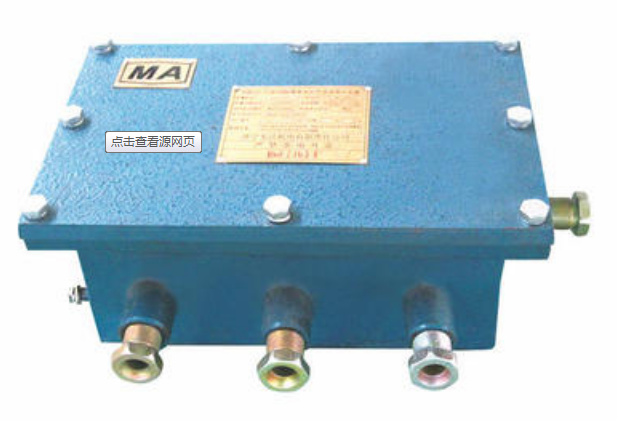

(2)風門控制器的各電氣元件在正常運行時會 產生火花、電弧或危險高溫 ,其本身不具有防爆性能 ,必須對其進行防爆處理才能用于井下。可以給風門控制器加一個外殼 ,采用隔爆型“d”的防爆形式。技術措施 :隔離存在的點火源 ;防爆原理 :電氣設備內部發生爆炸時 ,其堅固的防爆外殼能夠承受內部爆炸壓力而不致于損壞 ,且內部爆炸也不會引起外部空間爆炸性混合物爆炸。
(3)風門控制器通過接收現場傳感器的信號經內部元件處理后來發出控制信號 ,因此要引入信號電纜進行傳輸。電纜一端接控制器外殼內部的元器件 ,一端接傳感器和電磁閥等。因此 ,對電纜和控制器外殼的接口部分需采用本質安全型的防爆形式 ,以保證連接處不會出現危險能量。本質安全型中 ib類用于 1級及 1級以下區域 ,煤礦井下在正常情況下屬于 2區 ,所以對電纜與控制器的接口部分采用 ib類。
(4)由上述可得 ,風門控制器的防爆形式為Ⅰ 類隔爆兼本安型 ib類 ,標志 : Exd[ ib ]Ⅰ。
