氣動平衡風門的安裝和應用
作者： 礦用風門來源： 互聯網
濟寧和利隆生產的平衡風門可以配一套氣動控制裝置，組成一套氣動平衡風門。
氣動平衡風門的安裝及應用

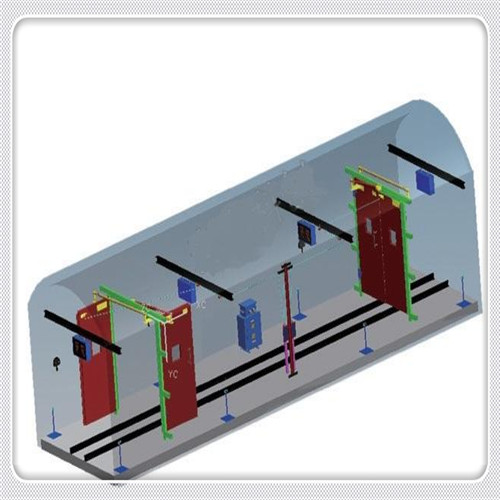

氣動平衡風門設備安裝如圖 2所示。每道風門 (包括正反向 )的正上方都安裝有紅外線傳感器 ,只需用礦燈對傳感器進行照射 ,風門就會自動打開 ,人員便可以通過。
(1)當多人通過風門時 ,第 1人照射后 ,自動化風門控制裝置就開始工作 ,設定工作時間為 20 s,一旦開始工作即進行倒計時 ,第 2人通過時應再照射一下傳感器 ,控制裝置將重新開始倒計時。
(2)第 1道風門打開時 ,第 2道風門將無法自動打開 ,只有在第 1道風門釋放作用力 5 s后 ,第 2 道風門的傳感器接收到信號才會打開。
(3)當風門打開時 ,語音開始報警 ,同時燈光顯示為綠燈 ;而對面的風門則顯示為紅燈 ,即需要等待 ,當紅燈轉換為綠燈時才可以通過。
(4)控制裝置與風門之間采用鋼絲繩軟連接 , 當停電或停風時不影響人員的通行。
氣動平衡風門優點
(1)自動化風門不僅適用行人、行車或人車共用風門 ,也適用于單扇風門或雙扇風門 ,也可用于平巷或傾斜巷道的風門設施 ;具有體積小、質量小、性能可靠、安裝方便、維護簡單等優點 ;增加了人員通過時的安全系數 ,避免了人工開啟風門的諸多弊端。同時 ,為井下風門地面遙測奠定了基礎。
(2)使用應注意的事項 :在安裝時要調整好傳感器的位置 ,保證傳感器具有較好的靈敏度 ,傳感器要經常擦拭并保持電源穩定 ,且主機應加以防潮保護 ,嚴防灑塵時水噴灑在上面。使用過程中 ,應經常檢查氣缸的風壓和拉繩的破壞程度 ,根據風門的壓力狀況來確定氣缸的風壓。
