名稱：聲控自動灑水降塵裝置
分類：除塵設備
咨詢熱線：13345287774
聯系我們
詳細說明：

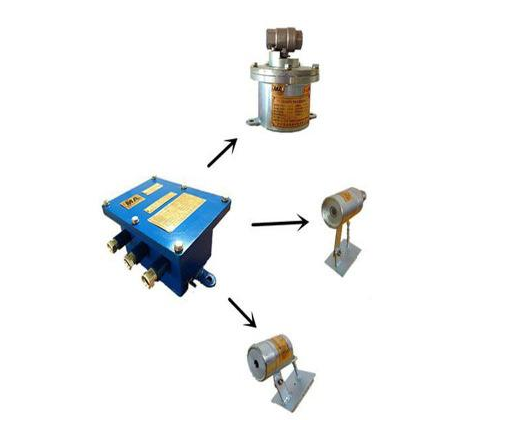

ZPS127礦用聲控自動灑水降塵裝置由ZP-127Z礦用自動灑水降塵裝置主控箱（以下簡稱主控箱），ZP-9S礦用自動灑水降塵裝置用聲控傳感器（以下簡稱傳感器）以及執行器礦用防爆電磁閥等組成，主要用于煤礦井下采掘工作面粉塵作業場所。通過自動噴霧或灑水，不僅降塵除塵、凈化空氣，同時能吸收一定的有害氣體，降低甲烷濃度和環境溫度。它是改善和治理粉塵作業環境，防治粉塵危害的安全管理設備。 傳感器的執行標準為：GB3836-2000《爆炸性氣體環境用電氣設備》和MT505-1996《聲控自動灑水降塵裝置通用技術條件》、Q/GY009-2010《ZPS127礦用聲控自動灑水降塵裝置》。 2 型號命名及分類
ZPS127礦用聲控自動灑水降塵裝置技術指標
1 ZP-127Z礦用自動灑水降塵裝置主控箱 a) 輸入電壓：127VAC； b) 電壓波動范圍：標稱值的80%～120%； c) 輸入控制信號：（1.8～9.0）V； d) 輸出電壓偏離值：額定輸出值的±5%； e) 本安輸出：9V/123mA； 最高輸入電壓Um：152V； 最高輸出電壓Uo：10.1V； 最高輸出電流Io：126.0mA； 最大外部電感Lo：3.0mH； 最大外部電容Co：71uF； f) 尺寸：351 mm×180 mm×100 mm。 g) 重量：≤8.4㎏。
2 ZP-9S礦用自動灑水降塵裝置用聲控傳感器 工作電壓：9V±0.5V DC（本安電源） 工作電流: ≤20mA 輸入信號：聲波信號 輸出信號：傳感器接收到不小于115dB（A）的聲響時，輸出（2～9）V DC的電壓信號；傳感器未接收到聲響時，輸出≤0.5V DC的電壓信號。 a) 尺寸：160 mm×126 mm×74 mm b) 重量：≤1.3㎏。
3 DF4/6礦用防爆電磁閥 a) 輸入電壓：127V AC； b) 電壓變化適應范圍：額定電壓標稱值的80%～120%； c) 功率消耗：≤28W； d) 水壓適應范圍：（0.2～6.0）MPa。
ZPS127礦用聲控自動灑水降塵裝置工作原理

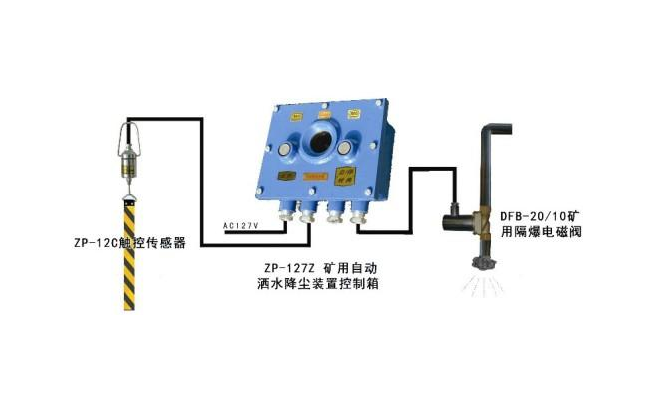

該裝置主要由主控箱、傳感器和執行器組成（裝置的組成見附錄A）。主控箱主要起信號處理、控制和提供傳感器電源的作用。傳感器檢測到的信號，送主控箱處理，然后由執行機構進行灑水除塵。
主控箱 主控箱由隔爆本安電源、輸入電路、CPU控制電路和輸出電路組成
傳感器采集到的信號，經輸入電路處理后送CPU，由CPU進行處理。通過輸出電路、驅動電磁閥是否灑水。由延時設定開關確定灑水的延時時間。
傳感器 傳感器主要由麥克風、放大電路、選頻電路和輸出電路組成。其原理框圖見圖3所示。 圖3 麥克風將聲音信號轉換成電信號，然后進行放大、選頻、輸出＞3V的信號送主控箱。
ZPS127礦用聲控自動灑水降塵裝置使用方法
主控箱輸入信號選擇
將選擇性撥碼開關SW4中“1”上推置于ON的位置，其它2、3、4不變。
延時時間的設定
a） SW1中的1、2、3、4全不上推至ON（稱為全置0）時為15S。
b） SW1中的1、2、3、4全撥至ON（稱為全置1）時為1200S。
c） SW1中的1、2、3、4四位數字組成一個BCD碼，共有16位，即0000～1111.其中0000 為15S，0001～1111有15位每一位為1200S/15=80S。比如SW1中4置“1”其BCD碼為1000，此時的時間為1200S/15*8=640S；再如SW1中的1置“1”其代碼為0001。此時的時間為1200S/15*1=80S ……………………以次類推。
d) 出廠設定時間為640S。
靈敏度調節
調節傳感器內的電位器，逆時針旋轉，靈敏度增大；順時針旋轉，靈敏度減小。
