詳細說明：
礦用防火柵欄門采用鋼制平開結構設向外開的防火鐵門，鐵門全部敞開時，不得妨礙運輸，鐵門上應裝設便于關嚴的通風孔。

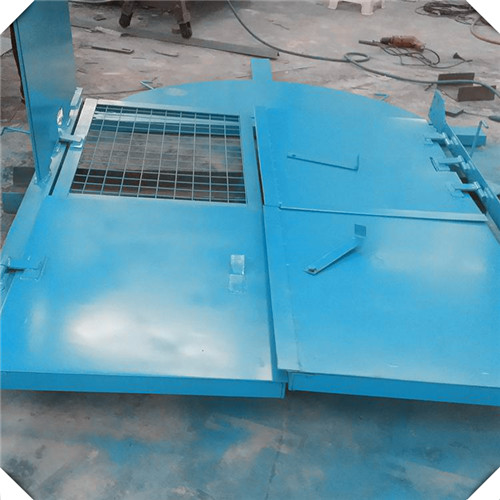

鋼制平開防火柵欄門整體結構
防火柵欄門結構件主要由門框、左右大門門扇、左右小門門扇、鉸鏈及閉鎖裝置組成大小門扇開門方式均為向外開啟，大門扇上部開柵欄門，并設置小門扇。門框采用槽鋼整體焊接設計，留預埋件安裝固定孔；大小門扇邊框、柵欄窗邊框均采用角鋼做骨架結構；柵欄窗設置在門扇上部，與門扇等寬，高度約為門扇1 /2；大小門扇面板采用鋼板焊接加工，內部填充防火材料。大門扇與門框、小門扇與柵欄接合處在角鋼一側內壁安裝防火密封條。
防火柵欄門各組成部件
1門框結構：以煤礦常用變配電室安裝的斷面尺寸2500艸× 2200皿防火柵欄門為例，門框采用14#槽鋼焊接制作，在左右位置和上梁位置打孔可與基礎預埋件固定。
2門扇結構：大門門扇結構架由 60 × 60 × 5角鋼制作，門板為雙層3艸鋼板，全部焊縫采用連續角焊，兩層門板中間空心區域可填充阻燃材料。在門扇上方預留通風柵欄門，柵欄為鋼筋網，并按尺寸設置防火窗。
3防火窗結構：結構架由50 × 50 × 4角鋼制作，窗板為雙層3m鋼板，與門扇結構相同，中間空心區域可填充阻燃材料。
4門縫結構：兩門扇關閉后接合處安裝門縫擋板，用于門縫處密封膠條的安裝固定。
5門軸、窗軸結構：門軸由軸套、滾珠、軸三部分組成，窗軸與門軸結構類似。
6密封件：防火窗和門扇四周安裝10m 厚阻燃密封膠條，防火窗膠條寬度為35“，門扇膠條寬度為42mmc使用時將防火密封條安裝在門扇的框上。當火災發生時，密封條膨脹發泡將分隔構件密封處的縫隙堵塞，起防止火焰和煙霧穿透的作用。
