礦用風門閉鎖裝置的常用方式

礦井現有風門閉鎖裝置方式常用有兩種：一種采用鋼絲繩閉鎖風門；另一種采用液壓作為動力進行開關風門，用PLC控制。閉鎖原理如下：

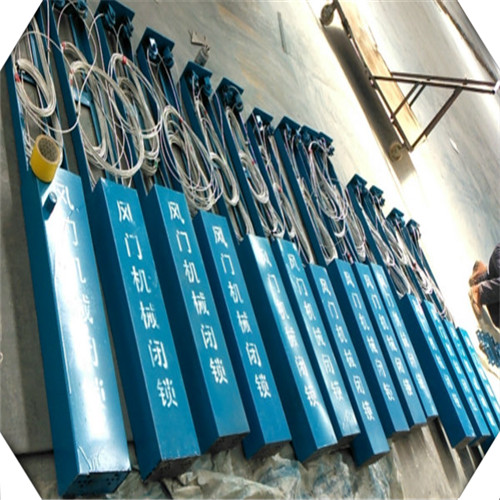

（1）鋼絲繩閉鎖風門：在井下正向兩到風門之間用鋼絲繩連接，鋼絲繩的長度，以打開其中的一道風門全開為準，從而實行風門之間的閉鎖。

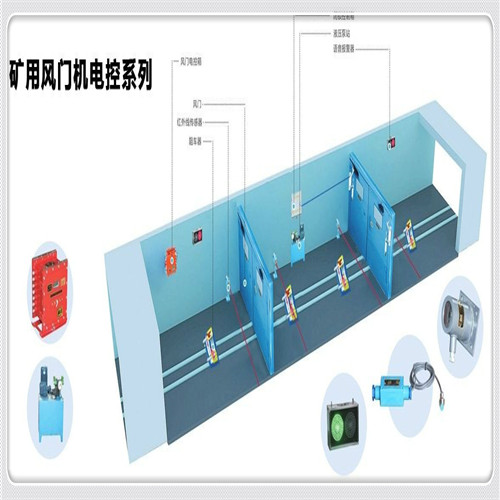

（2）液壓作為動力進行開關風門：系統的組成由液壓站，油缸，閥組，PLC 控制器、傳感器等組成，各部件的作用：液壓站開關風門的動力源，油缸作用打開風門的原件，閥組控制油缸的動作，完成風門的開關，PLC 控制器對傳感器的信號進行處理，控制閥組實現風門的開關和閉鎖，傳感器對人員進行感知，向PLC發出信號。當風門外一側傳感器接收到信號時，PLC 將閉鎖另一側的傳感器信號，同時打開這一側風門，當人員全部進入兩風門內時另一側的風門傳感器接收到信號，關閉風門，完成后打開另一側風門，人員完成通行，用于PLC的程序控制設置，實現風門的閉鎖和自動化控制。
