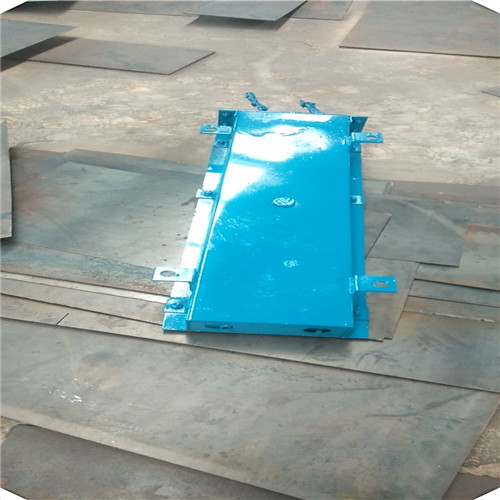

礦用平衡風門機械閉鎖裝置實現風門完全閉鎖
作者： 礦用風門來源： 互聯網
礦用平衡風門機械閉鎖裝置，在一道風門上的向外拉的拉門和相鄰的另一道風門上向外推的推門上作用一個閉鎖機構，該閉鎖機構包括：雙軌道、一對傳動管、重錘、鋼絲繩、連桿和一對擋板，一對傳動管分別放置在雙軌道內；鋼絲繩的一端固定在所述拉門上，另一端依次穿過一個傳動管、重錘、另一個傳動管后固定在所述推門上，且鋼絲繩分別與一對傳動管固接；一對擋板的頂部分別樞接在連桿的兩端，中部分別樞接在雙軌道的兩端，當一傳動管通過一個擋板被拉出雙軌道時，另一傳動管被另一個擋板阻擋在雙軌道內。本實用新型的閉鎖裝置，實現平衡風門的完全閉鎖。
礦用平衡風門機械閉鎖裝置的運行原理
礦用平衡風門機械閉鎖裝置，一道風門A門上的向外拉的拉門和相鄰的另一道風門B門上的向外推的推門上作用一個閉鎖機構，該閉鎖機構包括：雙軌道1、一對傳動管2、重錘3、鋼絲繩4、連桿5和一對擋板6，一對傳動管2分別放置在雙軌道1內；鋼絲繩4的一端固定在A門的拉門上，另一端依次穿過一個傳動管、重錘、另一個傳動管后固定在B門的推門上，鋼絲繩分別與一對傳動管固接；一對擋板6的頂部分別樞接在連桿5的兩端，中部分別樞接在雙軌道1的兩端。
當A門的拉門向外拉開時，鋼絲繩拉動一個傳動管向外推靠近A門側的擋板，該擋板向外側轉動一定角度，同時通過樞接的連桿帶動另一側擋板向內側轉動，將另一個傳動管阻擋在雙軌道內；當向外推動B門上的推門時，由于另一個傳動管沿著推門推動的方向被另一側擋板阻擋在雙軌道內，導致無法拉動鋼絲繩，從而實現推門閉鎖。B門上的拉門和推門互鎖，當B門上的推門不開時，B門上的拉門也無法打開，實現B門在A門開啟時不需要外力的完全閉鎖。當B門的推門向外推開時，鋼絲繩拉動另一個傳動管向外推靠近B門側的擋板，該擋板向外側轉動一定角度，同時通過樞接的連桿帶動另一側擋板向內側轉動，將一個傳動管阻擋在雙軌道內；當向外拉動A門上的拉門時，由于一個傳動管沿著拉門拉動的方向被另一側擋板阻擋在雙軌道內，導致無法拉動鋼絲繩，從而實現拉門閉鎖。A門上的拉門和推門互鎖，當A門上的拉門不開時，A門上的推門也無法打開，實現A門在B門開啟時不需要外力的完全閉鎖。
