擺塊式風門閉鎖裝置的結構和原理
作者： 礦用風門來源： 互聯網

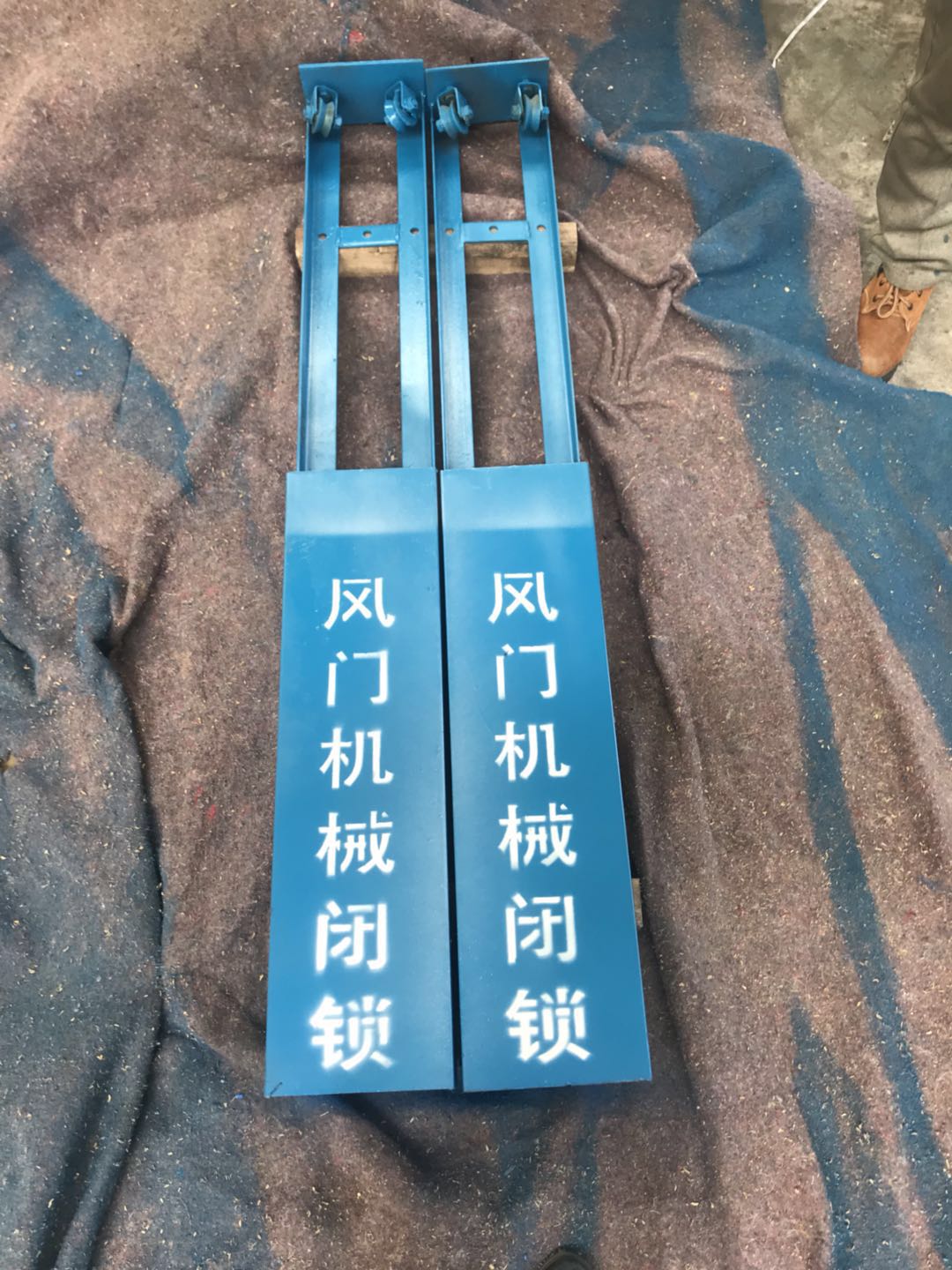

擺塊式風門閉鎖裝置的結構：由底座，導向筒，閉鎖配重體，互鎖裝置 鋼絲繩，導向滑輪，基礎等組成。
風門閉鎖裝置的結構件功用：底座固定支撐和承受所有外力物件，導向筒為閉鎖配重體的滑動導向并平衡風門牽引繩的拉力，閉鎖配重體平衡風門關閉時牽引繩的摩擦力使其復位狀態，互鎖裝置，鋼絲繩，導向滑輪，基礎。
擺塊式風門閉鎖裝置的原理
在安裝時，風門的閉鎖鋼絲繩的一頭與風門連接，另一頭與風門閉鎖裝置的閉鎖配重體連接，使閉鎖配重體剛好處于平衡狀態，并在導向筒的下方，且互鎖裝置能夠自由擺動。該裝置風門正常的關閉狀態時如圖一；當右側風門打開時，右側的閉鎖配重體被風門鋼絲繩牽引，使互鎖閉鎖裝置向左轉動，最后互鎖閉鎖裝置右側的與閉鎖配重體側面接觸；互鎖閉鎖裝置轉動使左面壓在左側閉鎖配重體的頂部，由于互鎖閉鎖裝置的右側被閉鎖配重體側面固定，左側的閉鎖配重體受力時，不能移動，從而閉鎖左側的風門不能打開，如圖二。當左側風門打開時，左側的閉鎖配重體被風門鋼絲繩牽引，使互鎖閉鎖裝置向右轉動，最后互鎖閉鎖裝置左側的與閉鎖配重體側面接觸；互鎖閉鎖裝置轉動使右面壓在右側閉鎖配重體的頂部，由于互鎖閉鎖裝置的左側被閉鎖配重體側面固定，右側的閉鎖配重體受力時，不能移動，從而閉鎖右側的風門不能打開
