名稱：重錘式閉鎖裝置
分類：風門控制裝置
咨詢熱線：13345287774
聯系我們
詳細說明：
井下通風系統的可靠性是保證礦井安全生產的重要保障。 因此，礦井所使用的通風設備必須滿足調節和控制井下風流的功能[1-2]，由于井下一些需要滿足通車、行人巷道中的風門受到通車、行人的干擾，時常出現兩道風門同時打開的現象，往往導致井下風流出現短路， 嚴重時有可能造成瓦斯超限事故的發生。 目前，井下平衡風門常用的閉鎖裝置主要有為風控、電控兩種，當出現風控閉鎖無風，或者電控閉鎖停電時，平衡風門的閉鎖就失效了，容易出現兩道風門同時打開的情況，導致通風系統發生紊亂[3-5]。因此，為防止兩道風門同時打開的情況發生，研究平衡風門機械閉鎖裝置，與原風控或電控閉鎖配合使用， 實現了平衡風門雙閉鎖運行，對實現風門的可靠閉鎖具有重要意義。

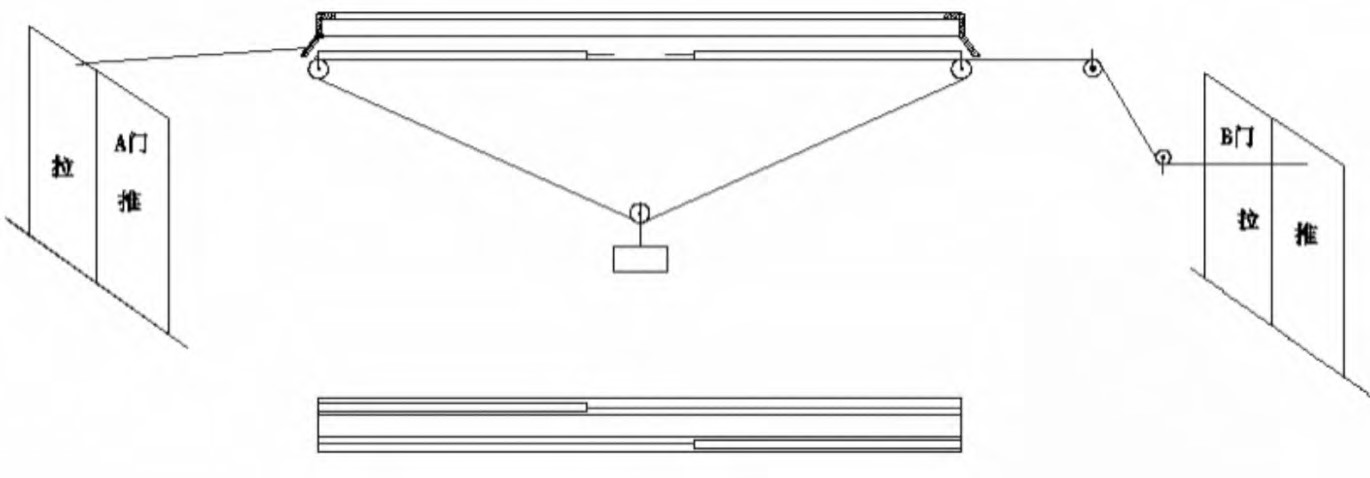

重錘式閉鎖裝置的主要技術原理是： 當A風門被打開后，拉動安裝在A風門門扇上的鋼絲繩，帶動傳動桿A向A風門滑動， 并推動擋板A及連桿轉動，使傳動桿A將擋板A頂起并卡死。 此時在連桿帶動下擋板B將傳動桿B擋死固定， 對傳動桿B閉鎖，從而實現了B風門的閉鎖。 A風門閉鎖原理同B風門一樣。 該閉鎖裝置具有以下優點：① 純機械式無須任何動力，結構簡單，運作可靠；② 動作靈活
重錘式閉鎖裝置裝置構成

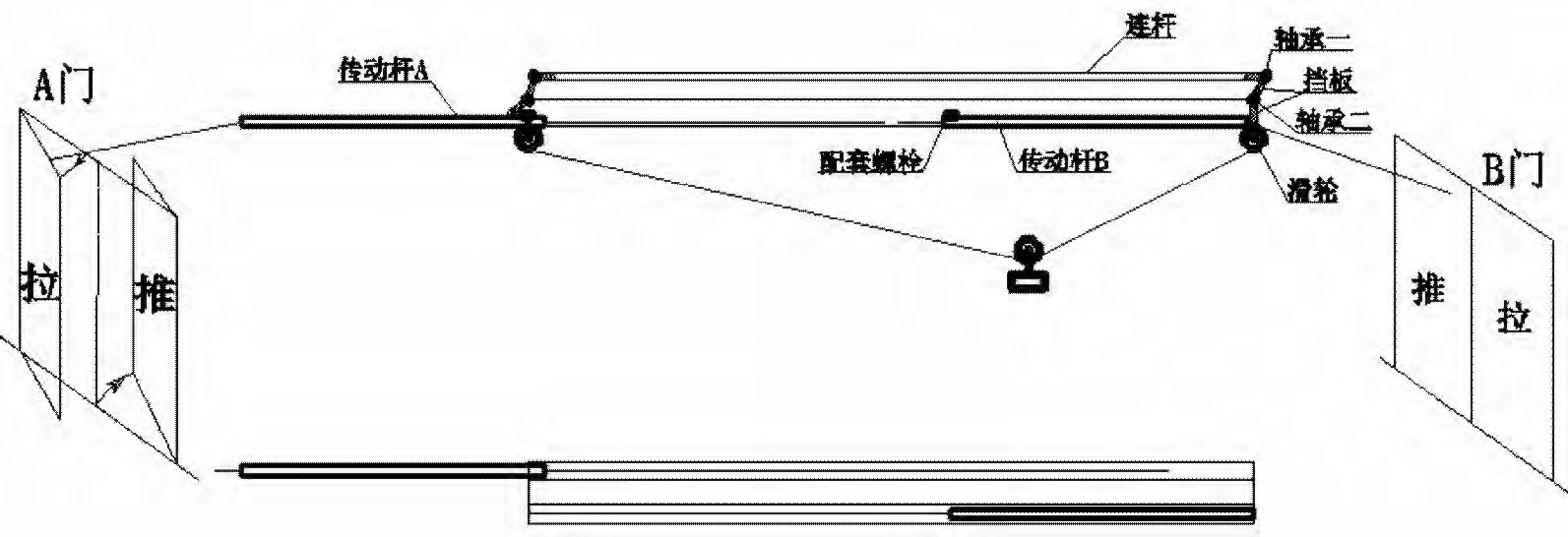

本裝置由連桿、A、B兩根傳動桿、A、B兩塊擋板、軸承、鋼絲繩、滑輪、配套螺栓、滑動軌道板組成。 本裝置是一種純機械式裝置，不需要外部提供任何動力。 在外力的作用下（打開風門時）通過拉動一端與風門門扇相連的鋼絲繩， 帶動傳動桿將擋板頂起并卡死，實現快速閉鎖另一道風門，從源頭上防止了兩道風門同時打開的情況
