自動風門控制裝置(型號KXT127)的由來

風門是礦山井下通風系統中的重要設施，主要作用是阻隔風流或調節風量，防止風流短路，同時可以保證行人、行車正常。《煤礦安全規程》第一百零九條規定：進、回風井之間和主要進、回風巷之間的每個聯絡巷中，必須砌筑永久性風墻；需要使用的聯絡巷，必須安設 2道聯鎖的正向風門和2道反向風門。煤礦井下的情況是復雜的，規程中要求的內容往往難以保證，例如風門打開后未能及時關閉、兩道門聯鎖功能不到位或完全沒有聯鎖功能等，控制不當就會影響井下通風，嚴重時甚至造成井下事故隱患，直至發生事故。但由于礦井大多非常長、想到多，需要風門多，完全由人來控制很容易留下隱患。

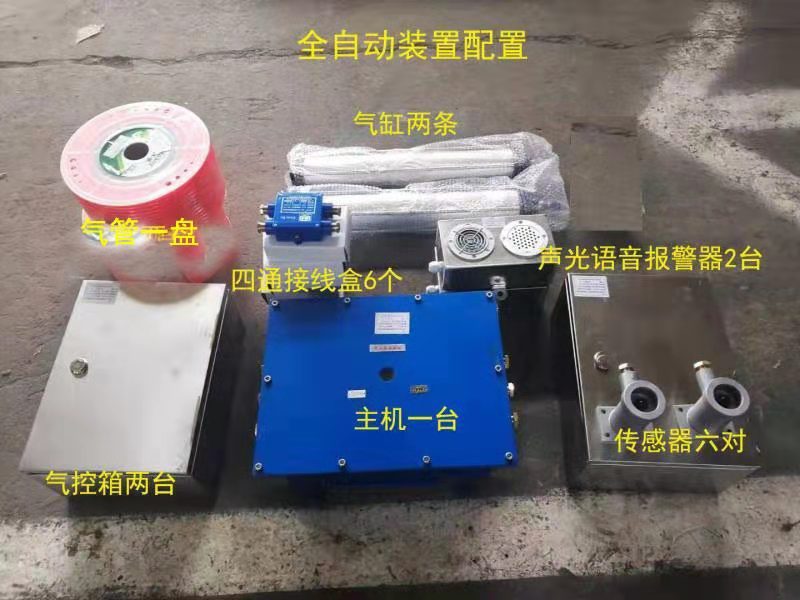

風門自動控制裝置，包括一可編程控制器，可編程控制器的輸入端連接一輸入端口，上設若干個連接檢測傳感器的檢測端口，可編程控制器的輸出端連接一繼電器板，繼電器板上設有主風門開繼電器、主風門關繼電器、副風門開繼電器、副風門關繼電器，繼電器板的輸出端連接一輸出端口，上設與各繼電器相適應的輸出端口，本實用新型礦用風門自動控制裝置，采用可編程控制器、多個多元檢測元件實現了對風門的全自動控制，編程方便、控制功能強大、程序修改便利、可選擇多種工作模式、切換方便、系統開放性好、可適用多種檢測傳感器、擴展余地大、可靠性高、維修工作量

自動風門控制裝置(KXT127)基本功能如下：

1.兩道門聯鎖。即不能同時打開兩道門，打開一道門，另一道門即被聯鎖關閉，無法打開。可保證避免通風系統短路運行；

2·手動、感應、遙控方式可切換設置。即可根據用戶的要求，適應不同的具體情況，采用不同的控制方式；

3·防擠夾功能。即在風門關閉過程中，兩門扇間有人或物件時，會自動改變運行狀態，將門打開，防止擠夾，保證人員安全及風門不被損壞；

4·解鎖功能。即在特殊需要（如確需兩道門同時打開）時，可由專人執行，解除對風門的控制，此時可手動開門；

5·過人的情況：滿足單人、多人及前行、返回；

6·過電車的情況：根據列車長度、停車、落道等情況，實現開門關門，司機不下車：

7·過汽車的情況：可遙控或感應控制開門關門，司機不下車；

8·運輸長料的情況：例如鋼管、鋼軌：

9·風門前后阻車器的聯動控制。即風門打開時，阻車器翻下，礦車可以通過；風門關閉時，阻車器立起，礦車無法通過；

10·聲光顯示功能。即風門運行狀態的聲光顯示、警示；關門狀態開門狀態不能打開風門兩扇門都打開宀太暫態報警報警紅燈綠燈黃燈黃燈無聲，發聲“風門打開，請關閉風門發聲“前方風門打開，請稍等”
