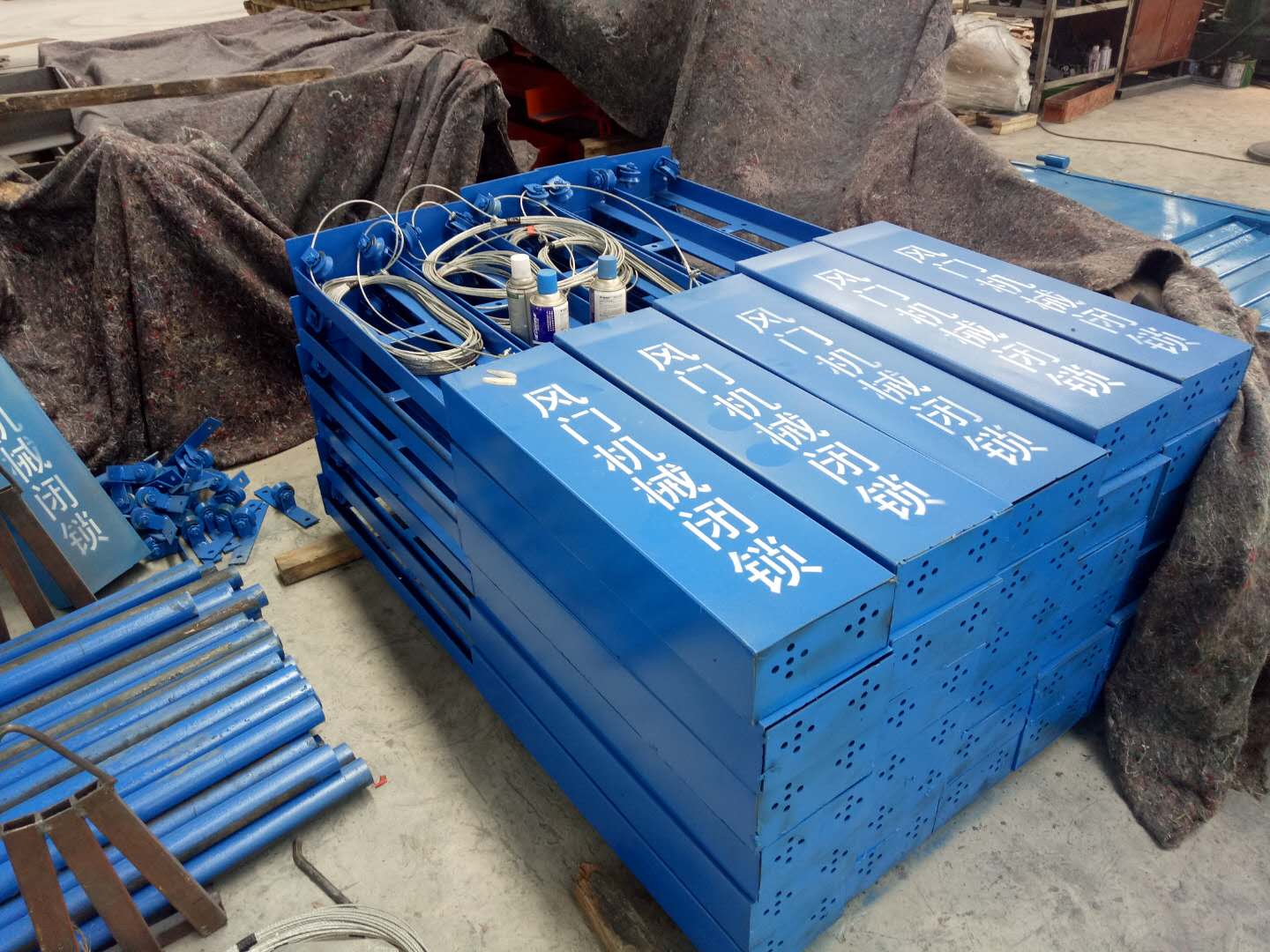

礦用風門聯鎖裝置的組成
該裝置由聯鎖繩、導向輪、配重桶、三角鐵、套筒、底座六部分組成，聯鎖繩由鋼絲繩卡通過導向輪連接在配重桶上，配重桶由套筒固定，風門之間的聯鎖由兩個配重桶之間的三角鐵完成。
示意圖如圖1。
其各部件的規格為．配重桶巾50× 750mm，套筒：巾62 × 800mm 三角鐵長60mmo
礦用風門聯鎖裝置安裝時注意事項
風門聯鎖安裝時，底座必須最少打4個孔和底板固定死，并用水泥澆灌，防止底座被拉出；鋼絲繩用巾6mm長度應適當，安裝時要精心調試，保證靈活自如，可靠好用，固定三角鐵的螺栓必須加適當的潤滑油，保證聯鎖裝置運轉自如；風門門框及連鎖裝置上必須安裝導向滑輪，保證安裝質量，防止聯鎖繩與剛性物件摩擦，導致聯鎖繩經常拉斷。
礦用風門聯鎖裝置的工作原理及特點
兩道風門各配1個套筒，用鋼絲繩連接。正常狀態兩道風門靠配重桶自重關閉，拉緊鋼絲繩，三角鐵處于正常狀態，這時可打開兩道風門其中之一。工作狀態當打開一道風門時與風門連接的聯鎖繩將配重桶拉起，配重桶升起的同時，將三角鐵推向另外一邊，緊緊頂住另外一側的配重桶，從而防止另外一道風門打開。這樣，就順利的達到了風門聯鎖的目的。
礦用風門聯鎖裝置的優點
立式風門聯鎖裝置結構簡單，安裝方便，與原風門聯鎖相比（見圖2），立式風門聯鎖裝置工作時，不會因為打開一扇風門時，因聯鎖繩過長，另外一扇風門也可打開的問題，很好地解決了風門同時開啟的難題。
安裝使用立式風門聯鎖裝置，克服了原風門聯鎖的缺點，安裝制作工藝簡單，保證了風門正常聯鎖和通風安全，為煤礦安全生產提供了保障。
