名稱：重錘式立井防爆門
分類：煤礦立井防爆門
咨詢熱線：13345287774
聯系我們
詳細說明：
回風井防爆門大部分采用重錘式也叫重錘式立井防爆門，在礦井中，當采用立井抽出式通風時，在風井鎖口盤上設置了防爆門，它上為了保護通風機而設置的一個重要安全設施。正常情況下，防爆門自由地擱置在風井鎖口盤上。當驚嚇發生瓦斯或煤塵爆炸事故時，高壓氣流頂開防爆門，以降低氣流壓力，從而保護通風機不受破壞。當需要返風時，搬運風壓板壓緊防爆門，可以及時進行返風。防爆門的設計負壓是按《煤炭工業設計規范》中第2—106條規程，大型礦井一般不超過450毫米水柱；煤層容易自燃發火的礦井和中小型礦井，一般不超過350毫米水柱。
重錘式立井防爆門結構及安裝：
立風井防爆門是由門體，重錘裝置，返風裝置，注油小井四部分組成，參看附圖：
一.門體結構

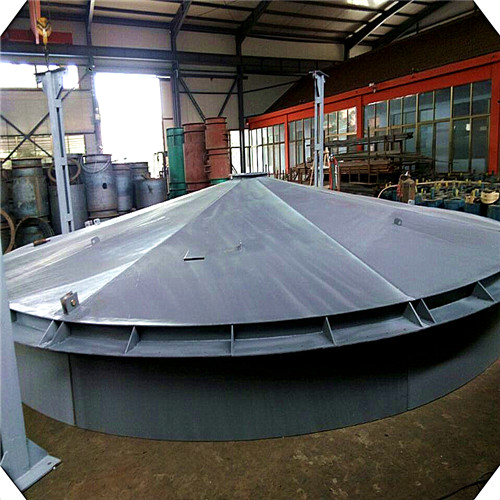

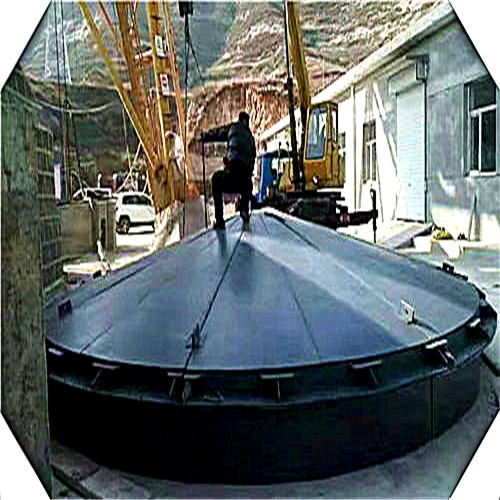

采用錐角為30度的截錐形圓錐殼體頂蓋結構，圓筒形立壁及外密封圈等三部分焊接為一體。由于門體較大，將門體分別分成四塊和八塊兩種組合方式。塊與塊之間的聯接采用角鋼搭焊并夾以膠墊（立壁部分用石棉墊）用螺栓緊固。參看附圖。
二.重錘部分
這部分裝置由支架、重錘、滑輪罩組成。重錘的配重按一下原則考慮：當風機停風時，門能自動打開；門關閉時要取下一定數量的重
錘才能使門體復位。重錘的行程分別按門的開啟高度1米和1.5米來確定。
1.支架
在支架上設有兩個滑輪，滑輪位置應使懸掛鋼絲繩斜度最小或接近垂直，以減少重錘重量和門體打開過程中力矩的變化，便于啟動。滑輪采用含油軸承，以藏家其轉動靈活性。
2.重錘
為了不使支架過高，重錘塊的直徑按門的大小不同采用兩種規格，每個防爆門設四組重錘。
3.滑輪罩
重錘支架上設有滑輪罩可以遮擋雨雪，防止生銹。滑輪罩由圓弧形板及圓鋼支承組成，焊接在支架的兩側角鋼上。
回風井防爆門返風裝置
返風裝置的橫梁為槽鋼，是鋼板焊接件，套在鎖口盤預埋螺栓上。返風時，將橫梁提起轉90度，使一端壓在們提上，另一端壓在預埋在鎖口盤面得鋼板上，再上緊螺母即可。
四、注油小井
注油小井是為觀察密封油或水位變化情況和補充油而設置的。注油小井上設有金屬油圈及蓋板，并設有一油標以便控制油位。為了方便清洗油槽內沉淀雜物，設有兩個清洗孔（密封介質可以用油水混合物），結構特征參見附圖。
