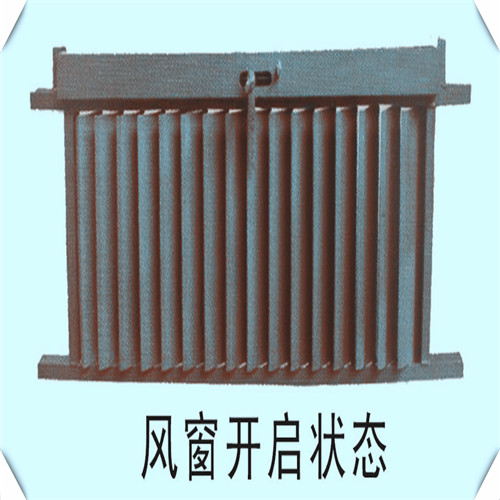

調節風窗防逆流裝置的設計
調節風窗防逆流裝置主要由止逆蓋板、定滑輪及配重吊桶構成。在防突風門調節窗工作面?zhèn)鹊哪媪魃w板，使用滑輪，加配重使防逆流蓋板保持一定的角度拉起，保證在正常情況下調節窗的正常通風要求，一旦發生煤與瓦斯突出，突出的瓦斯壓力向防逆流蓋板施壓，使防逆流蓋板關住逆向調節窗，避免發生突出時瓦斯氣體通過調節風窗流向新鮮風流中，影響其它工作面安全。通過對調節風窗逆流蓋板的改進，使其既保證工作面正常工作的通風需要，又防止了發生煤與瓦斯突出時造成的風流逆轉
調節風窗放逆流裝風筒防逆流裝置局部通風機風筒防逆流裝置主要用于掘進工作面，在防突風門上安設風筒防逆流裝置，并對接風筒。風筒防逆流裝置內部設有2道覆蓋內部裝置全斷面的防逆流隔板，并在防逆流隔板上設有彈簧，局部通風機正常工作時風機通風吹開隔板，旦發生煤與瓦斯突出，突出的瓦斯氣體壓力將通過風筒抵消風機風壓，風筒防逆流裝置內的彈簧將自動拉起防逆流隔板，避免瓦斯通過風筒進人局部通風機，風筒防逆流裝置如圖2所示。
在進行風筒安裝時，要保證隔板的軸線處于垂直狀態，使用過程中要定期檢查風門墻體狀態及風筒是否發生變形，因為風筒發生變性后會影響到止逆隔板動作，可能造成彈簧無法打開，從而影響其防逆流性能。
