名稱：WY無壓風門

分類：無壓風門

咨詢熱線：13345287774

聯系我們

詳細說明：

WY系列無壓風門，手動無壓風門是目前我國煤礦井下風門較為理想的一種，它打破了老式風門的結構形式，巧妙地運用聯桿平衡機構，把作用在風門上的負壓通過平衡機構轉化為一種內力，使得風門開啟只與配重及門軸摩擦阻力有關。

無壓風門主要用于煤礦井下進回風巷和主要進回風巷之間的聯絡巷中。當通過風門時，風門可輕松打開，松手后自動關閉，有效地避免風流短路和通風故障的發生，為煤礦標準化和現代化管理奠定基礎。

WY系列無壓風門產品特點

①風門開啟力小，開啟力與風壓大小和方向無關；

②雙向隔風，無須再設反向風門；

③雙面密封，漏風量小；

④關閉平穩，安全可靠；

⑤巧妙閉鎖，防止串風和人員擠傷；

⑥系統簡單，節能省耗，結構新穎美觀。

WY系列無壓風門結構原理

WY無壓風門由門框1、門扇2、平衡機構3、配重4及(閉鎖5)等組成。門框采用鋼制焊接。門扇采用鋼結構外附冷鋼板，與聯桿相連接。調節配重大小，風門能可靠關閉。

WY無壓風門采用壓力平衡原理，每道風門為雙扇鋼制門框異向同步開閉，運用聯桿平衡機構把作用在風門上的壓力通過聯桿平衡機構轉化為一種內力并得到平衡，保證了風門打開時省力、方便靈活。由于壓力平衡式風門為異向開閉，因此無論風流方向如何，兩扇門均同時受到風流的推力和風流的壓力，而且大小相等。另外在門框橫梁上的風門開啟方向的異側，焊接擋板確保風流反向時風門不被吹開。

WY系列無壓風門技術參數

① 風門開啟形式異向同步開閉

② 門扇尺寸視巷道條件而定..

③ 門扇開啟角度 ≤90°

④ 配重　約16kg

⑤ 手動開啟力約160N

WY系列無壓風門使用條件

①周圍介質溫度不高于+40℃～-20℃；

②海拔空氣相對濕度不大于95%；

③無嚴重滴水和濺水的環境；

④有爆炸氣體（甲烷）和煤塵礦井。

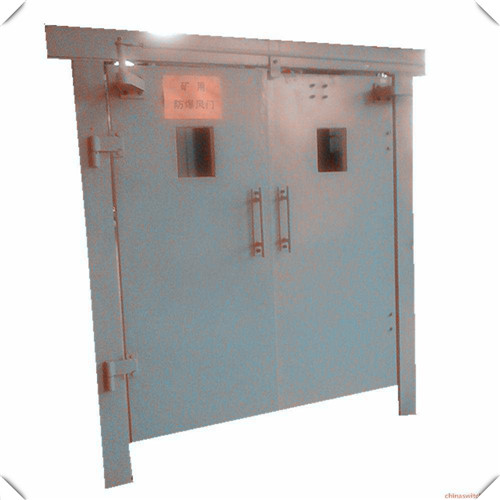

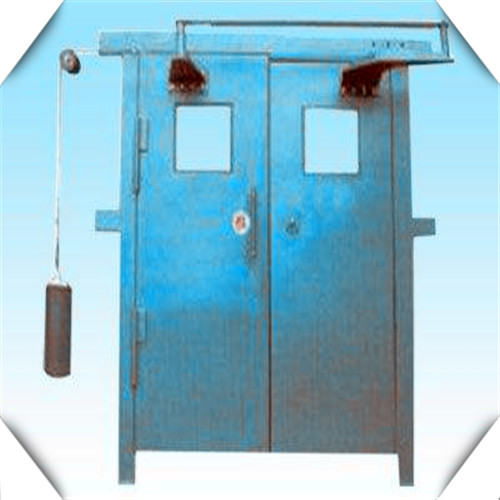

WY無壓風門實物圖
