行人小風門,氣動行人小風門的結構
作者： 礦用風門來源： 互聯網

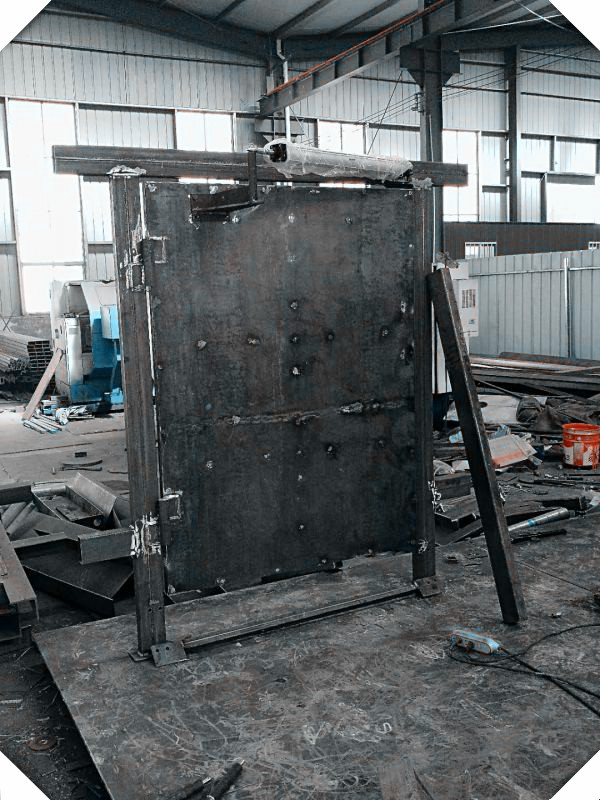

行人小風門主要安裝在煤礦井下主要行人的巷道內，是現代化礦井安全生產必不可少的通風設施，一方面，可以方便井下員工在工作時不需繞彎路，另一方面在煤礦發生水災或火災等事故時，能及時打開行人風門逃離現場。例如，當井下員工在主運順槽與運輸順槽之間工作時，為了避免走較遠的行程，可經行人風門通過。但有些井下巷道負壓較高，一般需要幾個成年人一起打開風門，并且被打開的風門在關閉時，風門與門框間會發生劇烈的撞擊，一方面造成風門及門框損壞嚴重，縮短了通風設施的使用壽命；另一方面，人員在通過時存在被擠傷的安全隱患。
行人小風門結構設計合理可靠，安裝及拆卸過程省時省力，而且進一步提高了風門聯鎖的可靠性，保證了聯鎖裝置的重復利用，降低了成本，具有結構簡單、操作方便的優點。

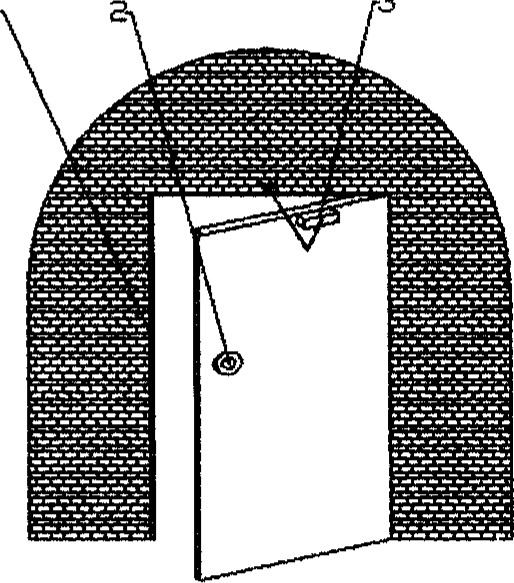

氣動風門行人小風門聯鎖裝置，包括兩扇風門，其中一扇風門上開有小風門，還包括主氣路、先導閥I、機械閥I、薄型氣缸I、先導閥II、機械閥II、薄型氣缸II，先導閥I、機械閥I、薄型氣缸I位于另一扇風門的一側，先導閥II、機械閥II、薄型氣缸II位于小風門的另一側，先導閥I、先導閥II的輸入端與主氣路相通，先導閥I、機械閥I、薄型氣缸I依次連通，先導閥II、機械閥II、薄型氣缸II依次連通，且機械閥I、機械閥II的輸出端相連通。具體實施過程中，先導閥I和先導閥II采用XQ210410先導閥，機械閥I和機械閥II采用3R210機械閥，薄型氣缸I和薄型氣缸II采用SDA40\50薄型氣缸。·
權利要求1. 一種氣動風門行人小風門聯鎖裝置，包括兩扇風門，其中一扇風門上開有小風門，其特征在于還包 括主氣路、先導閥I、機械閥I、薄型氣缸I、先導閥II、機械閥II、薄型氣缸II，先導閥I、機械閥I、薄型氣缸I位于另一扇風門的一側，先導閥II、機械閥II、薄型氣缸II位于小風門的另一側，先導閥I、先導閥II的輸入端與主氣路相通，先導閥I、機械閥I、薄型氣缸I依次連通，先導閥II、機械閥II、薄型氣缸II依次連通，且機械閥I、機械閥II的輸出端相連通。
專利摘要本實用新型具體為一種氣動風門行人小風門聯鎖裝置，解決了現有氣動風門的行人小風門無法實現自動聯鎖的問題。氣動風門行人小風門聯鎖裝置，包括兩扇風門，其中一扇風門上開有小風門，還包括主氣路、先導閥Ⅰ、機械閥Ⅰ、薄型氣缸Ⅰ、先導閥Ⅱ、機械閥Ⅱ、薄型氣缸Ⅱ，先導閥Ⅰ、機械閥Ⅰ、薄型氣缸Ⅰ位于另一扇風門的一側，先導閥Ⅱ、機械閥Ⅱ、薄型氣缸Ⅱ位于小風門的另一側，先導閥Ⅰ、先導閥Ⅱ的輸入端與主氣路相通，先導閥Ⅰ、機械閥Ⅰ、薄型氣缸Ⅰ依次連通，先導閥Ⅱ、機械閥Ⅱ、薄型氣缸Ⅱ依次連通，且機械閥Ⅰ、機械閥Ⅱ的輸出端相連通。本實用新型提高了風門聯鎖的可靠性，具有結構簡單、操作方便的優點。
