名稱：礦用電控液壓風門
分類：液壓自動風門
咨詢熱線：13345287774
聯系我們
詳細說明：
礦用電控液壓風門|煤礦液壓自動風門利用液壓控制原理，通過技術改造閉鎖裝置，對風門有效控制啟閉，實現了風門自動化控制技術，增強了礦井防抗災能力。實踐證明：該項技術擁有投資少、安全可靠、開關靈活、適用范圍廣等諸多優點。
礦用電控液壓風門結構組成

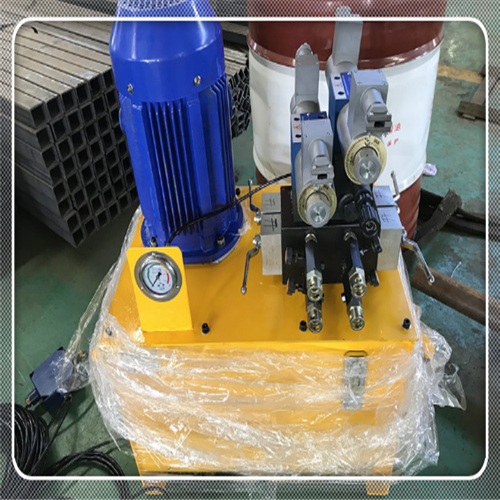

ZMK一127液壓自動風門自動控制系統由自動控制器、外接紅外傳感器、開閉狀態傳感器、語音報警器、油缸及液壓泵站等組成。每套為前后2道共4扇組成，每道風門均帶2個調節風窗、一扇行人小門及 2個圓形玻璃觀測窗，該風門自動控制系統由主機1 臺，開門按鈕4個（每道風門兩側各一個），紅外傳感器4個（每道風門兩側各一個），礦用本質安全型風門開閉狀態傳感器2個、語音報警器2個、油缸4個及 1臺液壓泵站（660m40v）組成，風門安裝外觀結構如圖1所示。

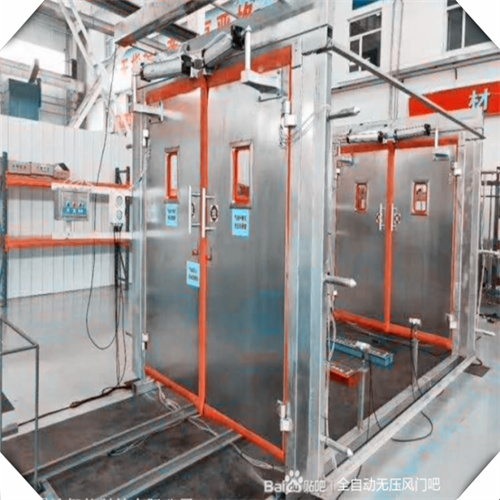

風門外觀結構 1．3 風門型號（ZMK一127）的含義
（1）z一裝置；M一風門；K一控制。
（2）127一額定工作電壓（v）。
礦用電控液壓風門技術參數
（1）工作電壓：AC ] 27V。
（2）工作電流：350mA。
（3）最高允許輸人電壓：ACI 140V。
（4）電磁閥：DC24V。
（5）語音報警器：DC12V。
（6）紅外傳感器：DC12V。
風門開閉狀態傳感器：DC24V
煤礦液壓自動風門的主要功能
1閉鎖功能
當第一道風門打開時，第二道風門的紅外信號燈失去作用，并且油缸保持在縮回狀態，實現了風門的閉鎖功能。
2防火、防爆功能
該風門門框、門扇均用鐵板制成，門板中夾有阻燃材料，門扇上的觀察窗為防彈玻璃所制，具有耐撞性。
3停電時的應急功能
該風門上安裝有卸壓閥，當運行中的風門突然停電時，液壓系統就會打開卸壓閥，卸掉原液壓管路系統中的壓力，此時風門可人工手動開關。
煤礦液壓自動風門安裝使用方法
（D主機（液壓系統泵站）安放在兩道風門的中間。
（2）紅外傳感器安裝在兩道風門內外兩側。
（3）語音報警器安裝在每道風門的頂部。
