雙曲面對開型防水閘門的制作方法
作者： 礦用風門來源： 互聯網

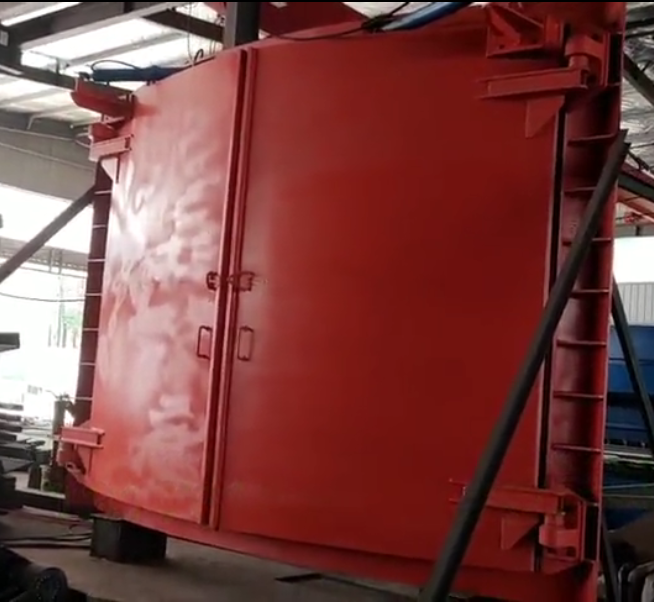

雙曲面對開型防水閘門其特征在于，包括左門扇(1)、門框(2)、右門扇(3)、門樞(4)、長拉緊裝置(5)和短拉緊裝置(6)；門樞(4)設置多組，多組門樞(4)分別設置在門框(2)的左右兩側，門樞(4)上設置有耳軸,門樞(4)內部安裝有高承載能力的滾動軸承，并預留可靠的安全系數；左門扇(1)和右門扇(3)均通過耳軸與門樞(4)轉動連接；門框(2)的外圍預埋進混凝土中；
左門扇(1)和右門扇(3)的結構相同，左門扇(1)包括第一加強梁(101)、第二加強梁(102)、殼板(103)、加強筋(104)和圈梁(105)；殼板(103)為曲面結構；圈梁(105)設置在左門扇(1)的邊沿,圈梁(105)與來水方向成45°設置；加強筋(104)設置在左門扇(1)的背水側；第一加強梁(101)設置在左門扇(1)和右門扇(3)結合處的背水側,第一加強梁(101)與左門扇(1)和右門扇(3)的結合面均為45°；第二加強梁(102)設置在左門扇(1)和右門扇(3)結合處；
長拉緊裝置(5)和短拉緊裝置(6)成對設置多組；多組長拉緊裝置(5)的一端分別設置在左門扇(1)和右門扇(3)的背水側靠近第一加強梁(101)的位置，另一端設置在硐室壁上，且采用楔緊的方式拉緊；多組短拉緊裝置(6)的一端分別設置在左門扇(1)和右門扇(3)的背水側靠近硐室壁的位置，另一端設置在硐室壁上，且采用楔緊的方式拉緊。
