名稱：主通風機風門
分類：主扇風門
咨詢熱線：13345287774
聯系我們
詳細說明：

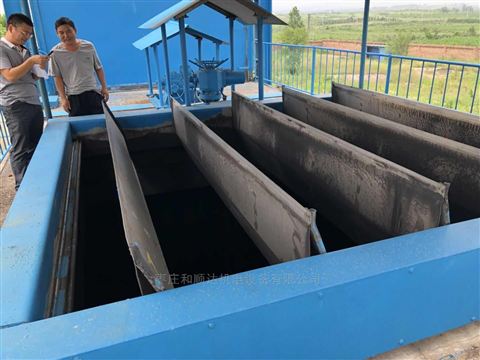

煤礦主扇風機風門(主通風機風門)由執行機構、推拉式風門和連接軸三部分組成，具有結構緊湊、操作便捷的優點。
主通風機風門執行機構的技術參數及運行原理
新風門采用的是 DZ380 型電動執行機構。該機構是一種多回轉電動執行機構，被廣泛地用于閘閥和截止閥等做直線運動的各種閥門的自動化控制。該執行器的控制腔被進行了擴大，可用于增設電氣控制無源點、單項電機電容、閥位反饋信號燈等電氣元件，在保證經濟性的同時增強了機構的適用性。
1）適用范圍：DZ380 型電子式控制器的適配為三相四線制的 380 V×（1±15%）（AC）電源，通過模塊和接觸器一起實現電機的開、關和停操作。可在- 30~75℃的溫度下、90%以下的相對濕度下工作。
2）控制精度：當處于自動位置時，通過自動調整停止零位設定。死區位置有 0.5%、1%、1.5%、2%、
2.5%、3%、4%、5%擋位。
3）輸入信號：開度輸入信號為電位器信號，500~ 5 000Ω。調節輸入信號的范圍為 4~20 mA（DC），輸入負載的阻抗不大于 150 Ω。
4）輸出信號：開關控制信號通過可控硅輸出。輸出的負載能力超過 500 Ω。閥門位置的反饋輸出信號在 4~20 mA（DC，隔離）之間。
5）工作原理：該型號的控制機構采用的是十進制，控制精度較高。通過減速箱內的大傘齒輪和小傘齒輪一對帶動中傳小齒輪運轉，行程控制機構在其控制下工作[2]。當行程控制器調試完畢后，控制器會
在輸出軸的帶動下運轉到設定的位置，同時凸輪會轉動 90°，帶動微動開關切斷電動機的電源，電動機就會停止運轉，采用此種方式完成電動機的行程控制。
主通風機風門及運行原理
風門由厚度為 1 cm 的鋼板切割焊接而成，大小為 400 cm×300 cm×44 cm 的整體。在風門的底部焊接有齒條，其通過傳動軸與執行機構連接，當執行機構的電機開始運轉時，在傳動軸的帶動下完成風門的開合。
