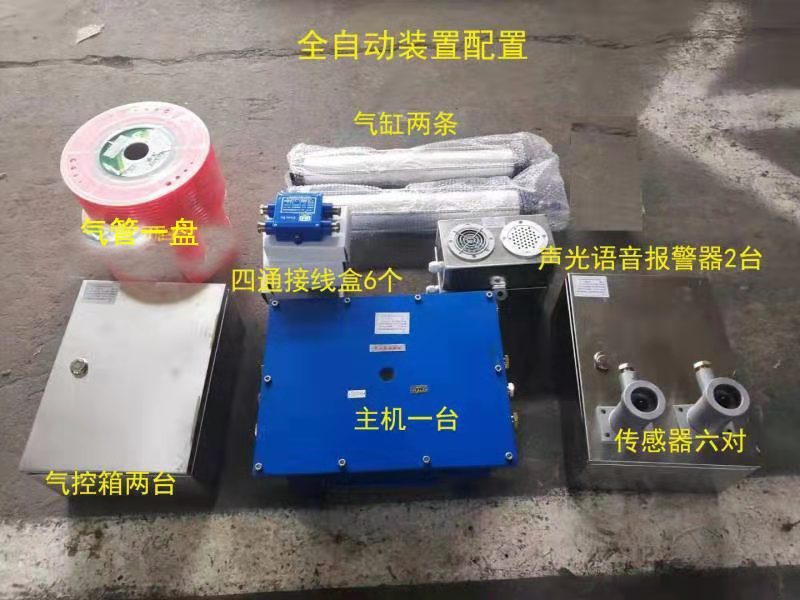

純氣動自動控制裝置該裝置是最新型邏輯控制按鈕式氣動開門裝置 , 獨特設計生產的邏輯互鎖功能 , 實現了礦井質量標準化中規定的井下進回聯絡巷復式風門“只能同時關閉 , 不能同時打開”的要求。它是通過井下壓風作為氣缸動力源 , 推動氣收縮，推動連桿機構動作，調控風門開啟，在關閉時不受氣缸影響，利用封面機構緩慢關閉風門，實現手動與自動互不干擾， 當復式風門均處于關閉狀態時 , 雙氣控二位五通閥的 P→A通 , B→S通 , 氣缸的活塞桿縮回 , 21的 P→A通 , 擺動缸 19, 20開啟狀態 , 當需要通過風門時 , 操作二位三通閥按鈕式換向閥 16或 17, 氣壓控制信號通過或門元件 13的 a或 b輸入 , 從 s口輸出 ,

有邏輯三門元件 12的 B口輸入 , s口輸出 , 經二位三通閥 5, P口輸入 , A口輸出 , 進入雙氣控二位五通換向閥 11控制口 C, 去氣壓控制信號 , 在 C氣室內產生推力 , 使雙氣控二位五通換向閥滑動換向 , 由 P→A通 , B→S通 , 轉換為 P→A通 , A→R通 , 空氣進入氣缸 6由 B口輸出 , 在 B 腔內產生推力使活塞桿伸出 , 通過連桿拉開風門 , 22動作 , 19、20換向到關閉狀態 , 雙氣控二位五通換向閥 11的 B口氣壓信號控制一道同樣結構氣控風門裝置氣路中 , 邏輯三門元件控制口 A, 在 A腔內產生壓力 , 將 B→S通路切斷 , 使控制氣壓信號中止 , 從而進入雙氣控二位五通換向閥換向控制 , 將風門打開。同時閉鎖氣壓信號通過解鎖閥 3的 P 口輸入 , A口輸出進入氣缸 1、2的輸出口 A、B, 產生推力氣缸伸出 , 氣缸 1的銷門閉鎖 , 氣缸 2 “通行”變為 “閉鎖”。只有操作 16、17, 控制氣壓信號 , 通過邏輯三門元件 12輸出口 S經二位三通機械行程閥 4的 P→A通至或門元件 10的 a輸入→b輸出 , 進入雙氣控二位五通換向閥 11的控制口 D, 在 D室內產生推力 , 使二位五通換向閥換向 , 由 P→B, A→R, P→A, B→S通 , 氣缸活塞縮回 , 19、 20恢復開啟狀態 , 閉鎖信號解除另一組氣控風門裝置 , 風門才能打開 , 同樣氣缸 1、2無氣壓信號 , 在彈簧作用下縮回 , 氣缸 1解除閉鎖 , 氣缸 2由“閉鎖”變成“通行”, 實現了“只能同時關閉 , 不能同時打開的互鎖功能”
