礦井旋葉風門,旋葉式調節風門
作者： 礦用風門來源： 互聯網
一種用于礦井旋葉風門,旋葉式調節風門，涉及一種旋葉風門。它是為了解決現有的用于礦井的阻爆風門無法改變巷道中風流方向?qū)е伦璞Ч畹膯栴}。它的兩個阻爆旋葉風門分別安裝在該內、外兩個旋葉安裝盲孔上；每個旋葉安裝盲孔的上、下兩面對應開有A對軸桿安裝孔，A個旋葉片軸桿通過該A對軸桿安裝孔平行固定在旋葉安裝盲孔上；A 對旋葉分別固定在A個旋葉片軸桿的兩側；兩個導軌設置在帶有旋葉安裝盲孔的子阻爆門下方；其中每個S型軸桿的中心均與一個旋葉片軸桿的末端固定連接，每個S型軸桿的兩端各設置有一個導輪，每個導輪均與一個導軌滑動連接；密封裝置設置在該旋葉安裝盲孔的上方。本實用新型適用于礦井中的阻隔爆炸的場合
礦井旋葉風門,旋葉式調節風門本實用新型是為了解決現有的用于礦井的阻爆風門無法改變巷道中風流方向?qū)е伦璞Ч畹膯栴}，從而提供一種用于礦井的旋葉風門。

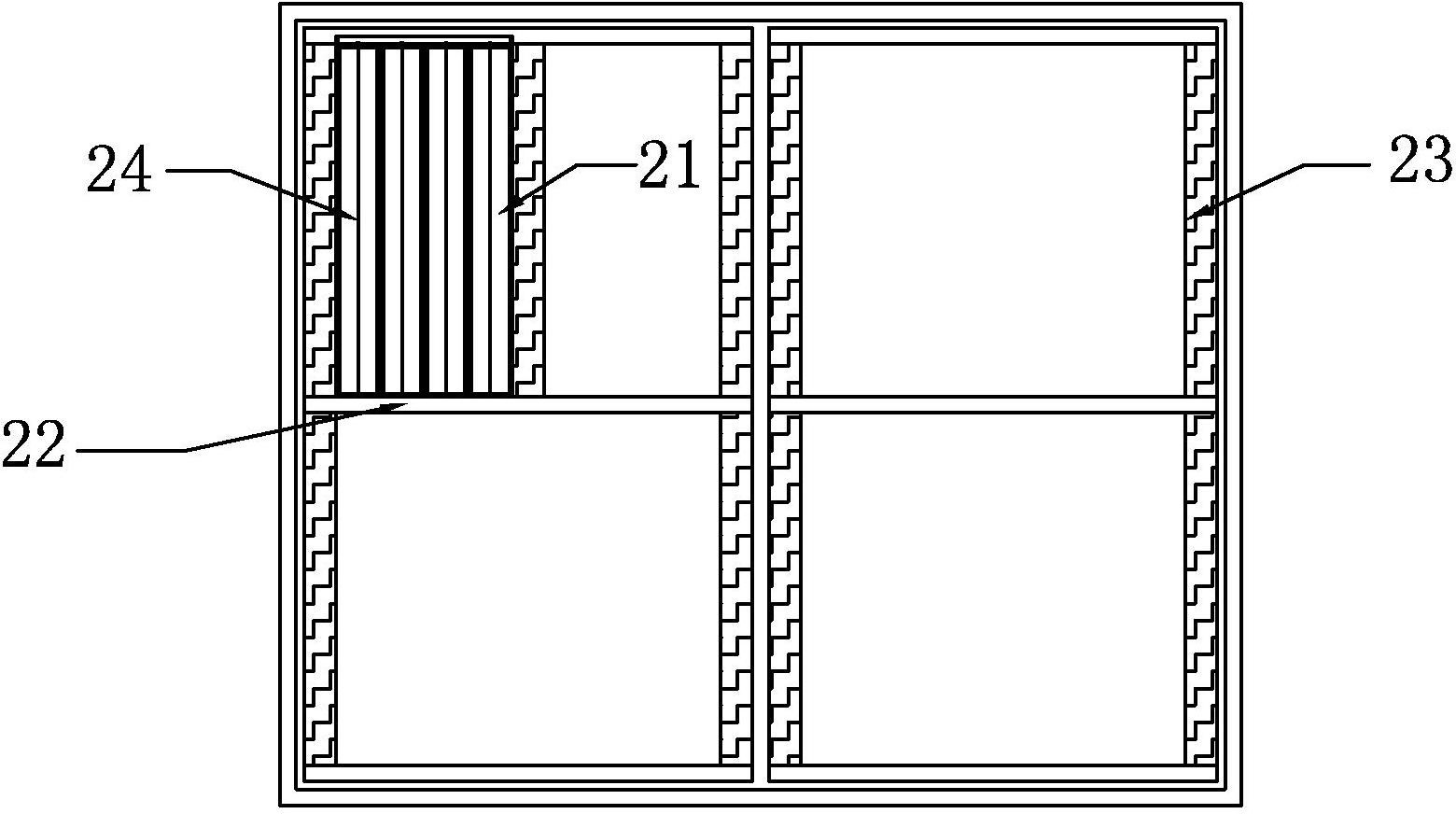

一種用于礦井的旋葉風門，它包括旋葉門本體，所述旋葉門本體包括兩扇阻爆門1 和門框2，兩扇阻爆門1以對開的方式固定在門框上；所述兩扇阻爆門1位于同一平面上，旋葉門本體安裝在礦井巷道中，且將礦井巷道隔離為獨立的兩段；
它還包括兩個阻爆旋葉風門、B條加固板23和阻爆層；
每扇阻爆門1均分為上、下兩個獨立的子阻爆門；每個子阻爆門的兩側均固定有加固板23，其中至少一個子阻爆門上開有旋葉安裝通孔，阻爆層將該旋葉安裝通孔分隔為內、外兩個旋葉安裝盲孔；兩個阻爆旋葉風門分別安裝在該內、外兩個旋葉安裝盲孔上；
每個阻爆旋葉風門均包括A對旋葉21、A個旋葉片軸桿24、一組旋葉控制裝置、兩組密封裝置41、A個彈簧42和A個電磁銜鐵43、控制電路、電磁鐵和連接彈簧；A和B均為正整數；
每個旋葉安裝盲孔的上、下兩面對應開有A對軸桿安裝孔，A個旋葉片軸桿24通過該A對軸桿安裝孔平行固定在旋葉安裝盲孔上；A對旋葉21分別固定在A個旋葉片軸桿 24的兩側；該A對旋葉21將該旋葉安裝孔盲孔布滿；該旋葉安裝盲孔的兩側均固定有加固板23；
旋葉控制裝置是由兩個導軌61、2A個導輪62和A個S型軸桿63，兩個導軌61設置在帶有旋葉安裝盲孔的子阻爆門下方；其中每個S型軸桿63的中心均與一個旋葉片軸桿 24的末端固定連接，每個S型軸桿63的兩端各設置有一個導輪62，所述每個導輪62 均與一個導軌61滑動連接；電磁鐵用于控制連接彈簧的展開或收縮，所述連接彈簧的兩端分別固定在兩個導軌的內側；電磁鐵的控制信號輸入端與控制電路的電磁鐵控制信號輸出端連接；
兩組密封裝置41分別設置在該旋葉安裝盲孔的上方和下方；兩組密封裝置分別通過A個彈簧42與A個旋葉片軸桿24的兩端連接；每個電磁銜鐵43分別用于控制一個彈簧42的展開或壓縮；2A個電磁銜鐵43的控制信號輸入端同時與控制電路的2A個電磁銜鐵控制信號輸出端連接。
它還包括壓力傳感器，所述壓力傳感器設置在其中一扇阻爆門上，所述壓力傳感器的壓力信號輸出端與控制電路的壓力信號輸入端連接。
它還包括紅外線感應器，所述紅外線感應器設置在其中一扇阻爆門上，所述紅外線感應器的紅外線感應信號輸出端與控制電路的紅外線感應信號輸入端連接。
它還包括溫度傳感器，所述溫度傳感器設置在其中一扇阻爆門上，所述溫度傳感器的溫度信號輸出端與控制電路的溫度信號輸入端連接。
它還包括阻爆層是由一組泡沫陶瓷層、一組金屬網和另一組泡沫陶瓷層構成的夾層式結構。
它還包括A個定軸位元件52，A個旋葉片軸桿24通過A個定軸位元件52固定在每個旋葉安裝盲孔上，A個旋葉片軸桿24桿身的上部和下部均設置有錐形尖刺，位于旋葉安裝盲孔上部的軸桿安裝孔均開有錐形凹槽51，所述每個旋葉片軸桿24上的錐形尖刺與一個錐形凹槽51相適應。
本實用新型的多功能旋葉風門不僅具有阻隔風流的作用，而且還具有阻隔瓦斯、煤塵爆炸沖擊波的性能，同時也具有自動反風的功能。具有阻爆性能強，動作靈敏迅速可靠等優點。
