自動正反向風門,正反自動風門技術參數
作者： 礦用風門來源： 互聯網
煤礦對井下的環境和設備要求越來越高，尤其是新型礦井。風門是礦井通風系統中的重要設施，特別是集中運輸巷道風門更是至關重要。如果開閉控制失靈，就會造成風流分配紊亂，甚至出現各種事故。現有的礦井用的風門，操作調試麻煩，自動化程度低，不具備超行程自保護功能，增加了井下的勞動強度。所要解決的技術問題是針對現有風門中操作復雜，自動化程度底，提出了一種正反自動風門。該風門安裝、調試、操作、維修方便，井下操作簡單和自動化控制程度高。
本實用新型為解決上述技術問題采用的技術方案是

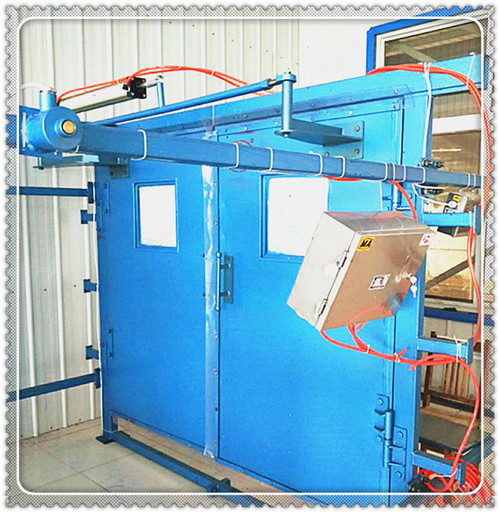

自動正反向風門技術方案
種正反聯動電動風門，包括立柱1、頂箱2、門扇3、左絲桿4、右絲桿5、絲杠固定座6、連接頭7、滑動螺母8、連桿9、導向蓋板10、第一帶輪1 1、第二帶輪12、v型帶13、行程限位控制器14和驅動裝置15，頂箱2 兩端與立柱1連接，立柱1的兩側與門扇3連接，頂箱2內裝設有由連接頭7連接的左絲桿 4和右絲桿5，左絲桿4和右絲桿5分別通過絲杠固定座6固定在頂箱2內，左絲桿4和右絲桿5上裝設有沿其軸線滑動的滑動螺母8，滑動螺母8與門扇3通過連桿9連接，用于防止滑動螺母8轉動的導向蓋板10通過螺栓固定在絲杠固定座6上方，立柱1與驅動裝置15 連接，右絲桿5一端連接的第一帶輪1 1與驅動裝置15的輸出軸上的第二帶輪12通過v型帶13連接，門扇3上設置有行程限位控制器14，通過感應來實現門扇3的開和關的角度。
[0005]進一步地，驅動裝置15由第二帶輪12、可升降的電機底座16、防爆電機17、防爆減速器18、離合器19和手動操作柄20組成，其中，通過帶輪連接的防爆電機17和防爆減速器 18固定在電機底座16上，離合器19與防爆減速器18連接，第二帶輪12與防爆減速器18 的輸出軸連接，手動操作柄20可拆卸地與防爆減速器18的輸出軸端連接。
自動正反向風門有益效果是：
1、該裝置具有電動和手動兩種操作方式，實現了對風門的遠方控制，同時具有超行程保護，電動和手動切換等功能。
2、提高了該裝置的安全可靠性。
3、該裝置安裝、調試、操作、維修方便。
4、比氣動風門更加安全，更加穩定。
