對射激光器自動風門工作原理
作者： 礦用風門來源： 互聯網
對射激光器自動風門工作原理
對射激光器自動風門組成
1）聯鎖自動控制風門主要由對射激光器、風壓伸縮臂、45 mm2 銅芯電纜、木質材質風門、臨時排水系統、一臺 200 A 饋電開關等組成[3]。
2）首先根據巷道斷面圖設定門風的具體尺寸，為保證車輛前后不與風門碰撞，將風門之間的距離設定為 30 m，同時為了防止噴霧及積水對木質風門的損壞，在風門外部包裹一層 0.5 mm 金屬板且做好安全標識，不但能有效控制風流還能起警示作用。
3）為防止風門前后的積水對風門長期浸泡，在兩道風門前設計排水系統，并將積水排到臨時水倉，水倉設計深度及寬度均為 0.5 m，同時在水倉上方鋪設鋼板并設警戒標志，確保機動車及人員安全通過。

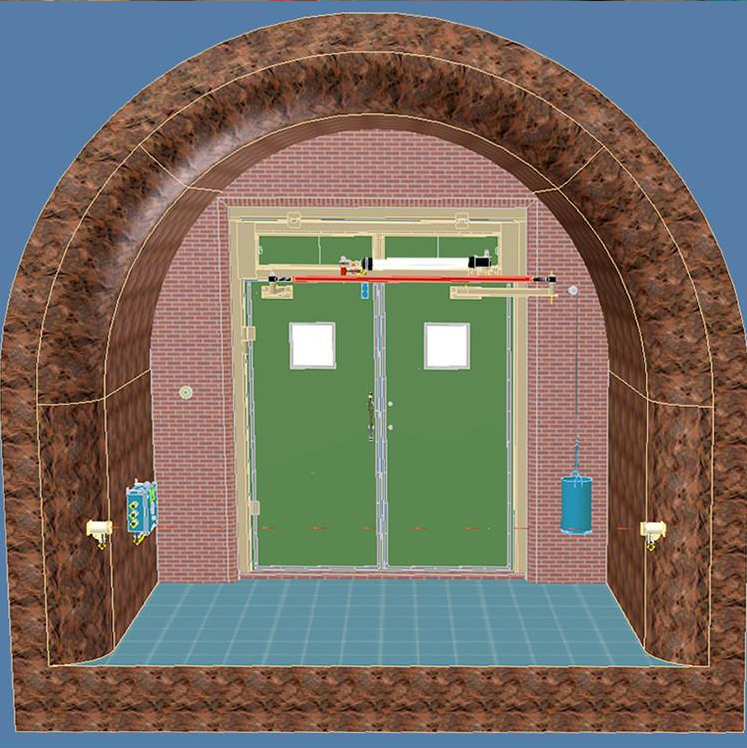

4）對射激光器分別安裝在如圖 1、2、3、4 的位置，兩道風門前后 30 m 處各安裝一部，中間位置安裝兩部。
5）對射激光器由激光發射器、感光儀、線纜組成；每道風門上下各安裝一組風壓伸縮臂，風壓伸縮臂通過電纜與饋電開關連接。
對射激光器自動風門工作原理
1）對射激光器在正常工作狀態下發生激光，由感光儀接受激光，當感光儀 5 s 內接收不到信號時發出信號。當車輛按照路線行駛至風門第一道對射激光器處，感光儀 5 s 內接收不到信號后會通過光纜給饋電開關傳遞發出信號，饋電開關在接到指令后會接通相應風壓伸縮臂電源，第一道風門開啟。當第一道風門開啟后，饋電開關會閉鎖第二道風門電源，使第二道風門無法開啟。
2）當車輛通過第一道風門后風門關閉，車輛行駛至風門中間會使第二部感光儀接收不到信號，此時饋電開關會將第一道門電源閉鎖。
3）當車輛經過第二道風門前方會使第三部感光儀接收不到信號，此時第二道風門開啟，饋電開關會閉鎖第一道風門電源，使第一道風門無法開啟。
4）在特殊情況下必須同時開啟兩道風門時，可關閉饋電開關電源使兩道門不受風壓伸縮臂影響，同時在兩道風門上分別安設一道小門，方便人員通過。
