風門氣動裝置控制流程
作者： 礦用風門來源： 互聯網
風門氣動裝置介紹
濟寧和利隆機電生產的氣動裝置，在井下與壓風連通能夠實現拉桿自動收縮功能，產生足夠大的拉力，根據力的作用效果是可以傳遞的原理，那么我們可以將它作用到井下風門上以此來實現風門的自動化。故此我單位考慮將這套裝置與定滑輪、鋼絲繩，彈簧，蛤蟆卡子相組合，將氣動裝置拉桿的牽引力用于開啟風門，拉桿伸長時風門在風流負壓與彈簧拉力的作用下自動關閉。組成了一套能夠實現風門自動開啟與關門功能的自動風門。

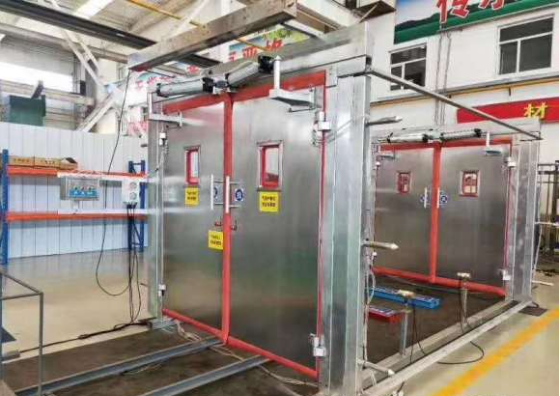

氣動裝置、定滑輪、鋼絲繩、彈簧、蛤蟆卡子等組合如圖1所示。
氣動裝置安裝在風流的上風側巷幫中部，定滑輪2的角鋼架利用四根錨桿固定在巷幫中部，定滑輪1的角鋼架利用四枚螺絲固定在風門上，彈簧固定在風門下風側，在風門上下風側分別安裝兩個開關按鈕，鋼絲繩前端端固定在拉桿上，后端固定在卸壓風門上，在鋼絲繩后端距定滑輪1五厘米左右的位置安裝一個蛤蟆卡子（蛤蟆卡子在鋼絲繩上固定住，且能夠被定滑輪1的角鋼架卡住）以上設備均固定在同一水平上。
風門氣動裝置控制流程
(1)人員經過時，按動位于本側開關開啟按鈕，氣動裝置拉桿收縮帶動鋼絲繩收縮，卸壓風門在鋼絲繩的拉動下緩慢打開，首先降低了風門的負壓；然后當鋼絲繩繼續收縮定滑輪1處的蛤蟆卡子被定滑輪1的角鋼架卡住，鋼絲繩不能在繼續滑動，此時，拉桿的拉力通過鋼絲繩作用到定滑輪1處，即作用到風門上。風門在鋼絲繩拉力的作用下被緩慢打開。
(2)人員通過后，按動另一側開關關閉按鈕，氣動裝置拉桿緩慢伸長，風門在風流負壓與彈簧拉力的作用下自動的緩慢的關閉。
風門氣動裝置優點如下：
(1)操作簡單；經濟成本低，使用的都是井下常規用的材料如：鋼絲繩、角鋼架、定滑輪等；使用壽命長。
(2)實用的范圍廣：無需改動風門的規格和聯鎖，只需要在現在使用的木制風門上安裝幾個簡單的設施即可，適合于我們現在井下所有的風門，并且如果出現停氣或者停電的情況，仍可人力打開風門，保證巷道的正常通行。
(3)維護簡單：期間只需要注意角鋼架是否牢固，注意鋼絲繩的的磨損情況，及時更換磨損嚴重的鋼絲繩便能長遠的使用。
(4)解決了以前因為風門負壓大開啟困難、關閉快速而存在的安全隱患：對礦井的安全生產，過車、行人都給予很大的方便，風門也不會像以前一樣人一放手就發出快速的關閉，行人通過之后按關閉開關風門會速度非常緩慢的關閉，保證了行人的安全。
(5)降低了通風設施的損耗，節約了人力、物力：風門不會再像以前由于負壓大關閉的速度過快與門框的撞擊力度很大使風門和門框很容易損壞，維護麻煩，耗時耗力。而因為使用此套裝置后風門的關閉速度緩慢降低了因風門的碰撞而造成的風門的損壞，大大的提高了風門的使用壽命。
