龍首礦現有通風系統按照采區劃分，分為兩個獨立的子系統，即東中西采區通風系統和西二采區通風系統。東中西采區通風系統為新2#井、新1#井、混合井、老坑斜坡道、西一斜坡道進風，37行回風井回風的對角抽出式通風系統，主扇安裝在地表37行回風井井口，型號為2臺DK-10-№35型對旋軸流風機并聯，裝機總功率2840 kW，變頻調速控制；西二采區通風系統為輔助斜坡道、副井進風，回風井回風的對角抽出式通風系統。主扇安裝在地表回風井井口，型號為1臺DK46-10-№33型對旋軸流風機，裝機功率 2×500kW，變頻調速控制。同時將現有風門進行升級改造，安裝抗地壓自動風門一套，實現風門遠程開啟、關閉功能及狀態顯示功能。

2電液自動無壓風門使用條件

1、巷道負壓0-3000Pa。
2、安裝的地點巷道圍巖穩定，巷道變形小，且無嚴重淋水。
3、適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所中。
4、工作環境：-30℃～40℃
5、安裝現場具備380V電壓，以滿足控制系統電壓需求。

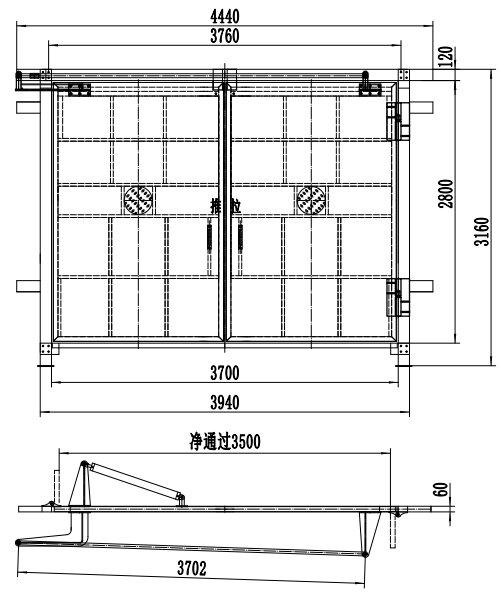

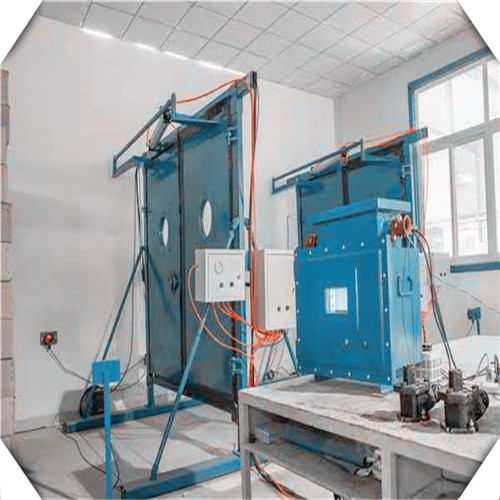

3電液自動無壓風門結構組成

1、風門結構組成：
 無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接調節，使得風門能可靠關閉。
2、電控裝置系統：
2.1安裝位置：
防爆電控箱安裝于巷道壁上。
2.2系統組成：
風門控制系統由風門主電控箱、隔爆兼本安型聲光報警器、紅外對射、本安接線盒、風門開閉狀態傳感器、油缸、油管、控制線路等附件構成。
2.3運行原理：
開門信號采用紅外傳感器方式，紅外傳感器安裝在門扇兩側的巷道壁上。
當車輛或行人到達風門紅外對射時，自動感應信號，其信號經PLC處理后輸出，直接控制風門液壓閥開啟風門；門綠色指示燈亮，語音提示“開門請注意，離開請關門”，此時，車輛或行人可安全通過風門。通過風門紅外對射時，延時一定時間風門自動關閉。

4 主要技術參數

1、風門主要技術參數
1.1無壓風門：規格尺寸為凈通過尺寸；
1.2風門材質：
門框采用型材：120*60*4；
門扇骨架采用型材：50*50*3,面板采用厚度2mm的鋼板。
透視窗尺寸：∅300mm
1.3風門開啟形式：異向同步開閉；
1.4門扇開啟角度：≥90度。
1.5門扇與門扇、門扇與門框之間用自攻絲安裝平板密封膠條，確保密封性能良好。
1.6門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形，噴漆顏色為藍色。
2、控制系統主要技術參數
2.1控制系統：控制器采用西門子1200及以上控制器，預留Profinet接口，作智能設備實現與智能控制器的通訊。風門的控制系統組態由廠家完成。
2.2本安控制電路：正常工作直流電壓24V，電流≤0.5A。
2.3驅動裝置：液壓傳動 。
2.4風門方式：車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟。
2.5安全性能強，風門自動開啟關閉時間可調，運行平穩，安全可靠，保障車輛或人員安全通過。
2.7具備燈光和語音兩種報警方式，車輛或人員經過時，可發出多種語音提示信號。
2.8自動控制系統簡單，易安裝、易維護，充分考慮到使用的安全性，可自動、手動和排除聯接銷改為人工操作，避免因停電造成的開啟不便的問題。必要時可加裝防夾人裝置。
2.9 風門控制預留遠程控制接口，能夠對接礦上的遠程控制系統。通訊協議能夠跟礦上的系統進行有效通信，保證風門的信息的向上傳遞。
