ZMK127(Y)型電液全自動無壓風門（以下簡稱全自動風門）是普通手動風門的升級換代產品，實現了風門的自動控制、電液開啟（或氣動開啟）、電氣閉鎖、到位檢測、聲光報警等多項重要功能。與手動風門相比，在產品安全性、使用方便性等方面，實現了較大的提高。
ZMK127(Y)型電液全自動無壓風門的基本功能如下所示：
全自動控制狀態下，車輛及人員通過時，風門自動打開，車輛或人員經過后自動關閉，無需人力開啟，方便實用。
兩道風門之間實現了電氣和機械雙重閉鎖，安全避免了兩道門都打開的情況，安全可靠。
具備手動控制功能，可利用遙控器或手動按鈕來人為的控制風門的打開和關閉。
每道風門均采用反風設計，保證了在礦井停電情況下可依靠人力開閉風門。
具備應急解除閉鎖功能，特殊情況下，可解除兩道風門的閉鎖，是兩套風門全部鎖定在打開狀態。
具備LED顯示報警和語音報警兩種報警方式，車輛經過時，可發出多種語音提示信號，故障狀態下可發出聲光報警信號。
工作原理說明：

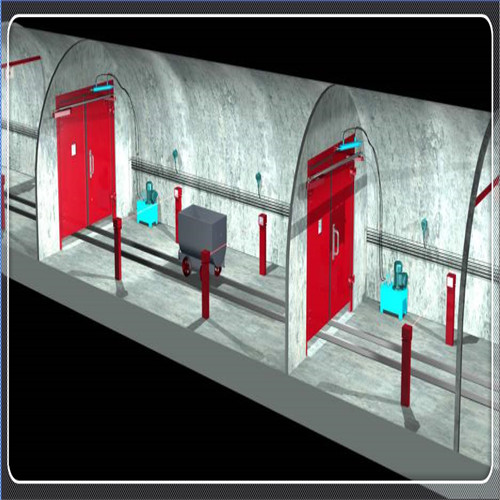

一套全自動風門由兩道單式風門主體、一套機械閉鎖裝置、一套電控系統、兩套動力傳動裝置、兩套動力傳動裝置、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成。
每道單式風門主體由兩扇門和一套門框組成，為雙扇對開結構，該結構開啟時，較好的達到了平衡內外風壓的目的，對于門框的沖擊力小，可靠耐用，配有透視窗，以方便對風門兩側的情況進行觀察。
自動狀態：
兩道風門兩端的巷道壁上分別安裝紅外線傳感器，在風門的兩端形成檢測線，當行人或車輛由巷道的任一方進入時，傳感器自動檢測并為控制設備提供信號，當A門有人經過時，傳感器發出信號，A門動力源電，打開A風門，風門上裝有傳感器，檢測風門的閉、合狀態（此信號可傳達地面調度室，以方便地檢測風門關閉情況）。在A門打開時，聲光報警裝置得到觸發信號，發出提示警示語“風門打開，請注意安全”并傳承著紅燈閃爍，B門聲光報警裝置同時提示“前方風門打開。請您稍后”伴有紅燈亮。B門設有閉鎖，以防止兩扇門都打開影響煤礦安全，經過適當?shù)难訒r(shí)（可以根據需要設定），A門自動關閉，等到傳感器檢測關閉到位后，警示語音及紅燈關閉，綠燈常亮。
手動狀態：
手動操作情況下，礦車需要通過風門時，手動按下A門的“打開”控制按鈕，A門打開，同時B門關閉，兩扇門打開和關閉的同時,同樣伴有語音提供信號。同樣，按下A門的“關閉”控制按鈕，A門關閉，同時B門打開。
產品組成及技術參數：
在控制系統發出控制風門打開或關閉的指令后，在8秒內（可設定）傳感器仍檢測不到信號時，則控制系統將向聲光報警顯示器報警指令，聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號，請通知相關人員采取措施。
電液全自動控制風門：
ZMK127(Y)型電液全自動風門由兩道單式風門由兩道但是風門主體、一套機械閉鎖裝置、一臺電控箱、一臺防爆液壓站、兩套液壓缸傳動機構、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器。
報警狀態：
在控制系統發出控制風門打開或關閉的指令后，在8秒內（可設定）傳感器仍檢測不到位信號時，則控制系統將向聲光報警顯示顯示器報警指令，聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號，通知相關人員采取措施。
ZMK127(Y)型電液全自動無壓風門技術參數：
(1)產品型號：ZMK127(Y)
(2)工作電壓：~127V
(3)電機電壓：380V、660V
(4)電機功率：3KW
(5)傳感器電壓：DC12V
(6)顯示裝置規格：LED顯示

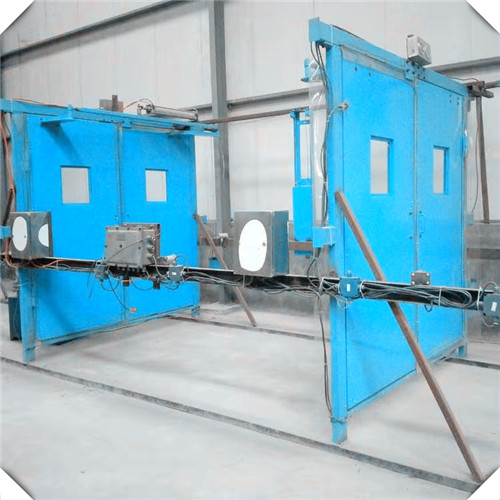

ZMK127(Y)型電液全自動無壓風門實物圖
